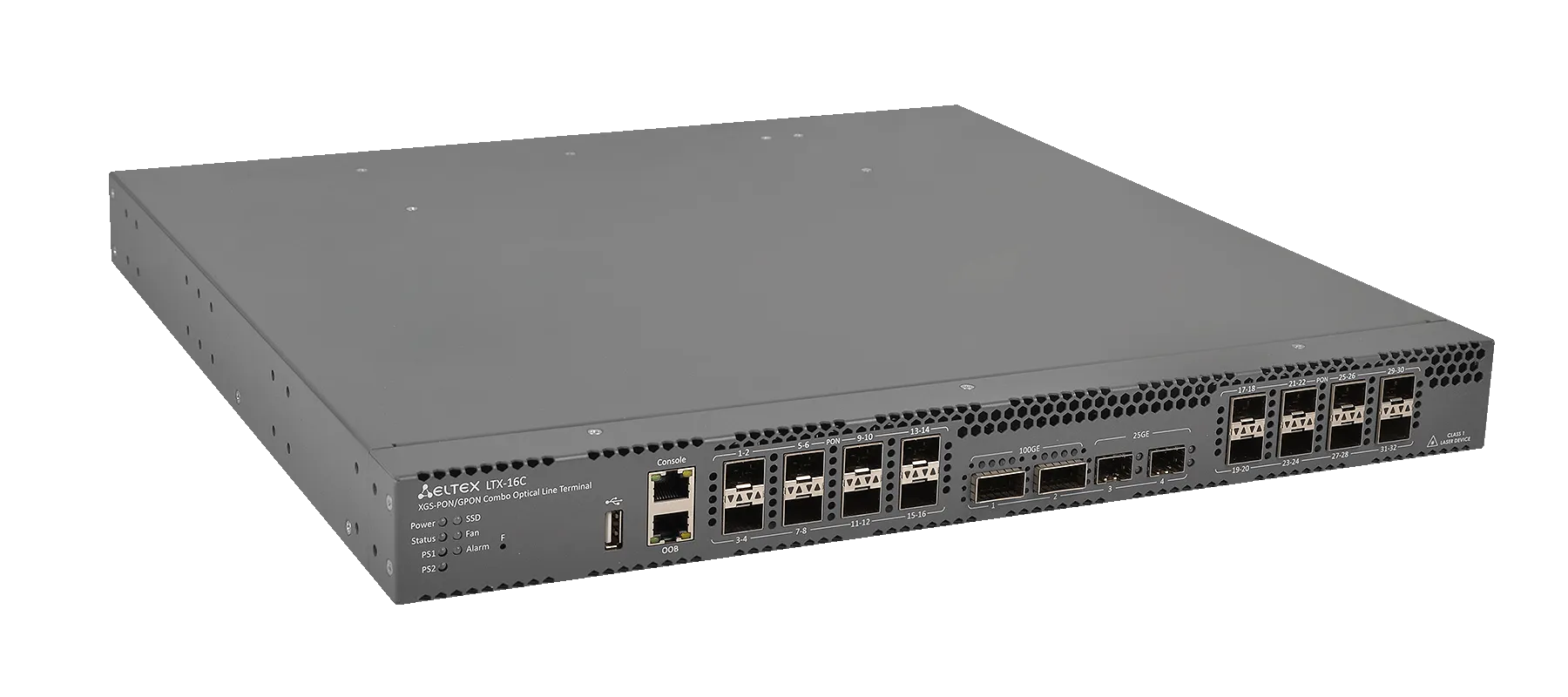

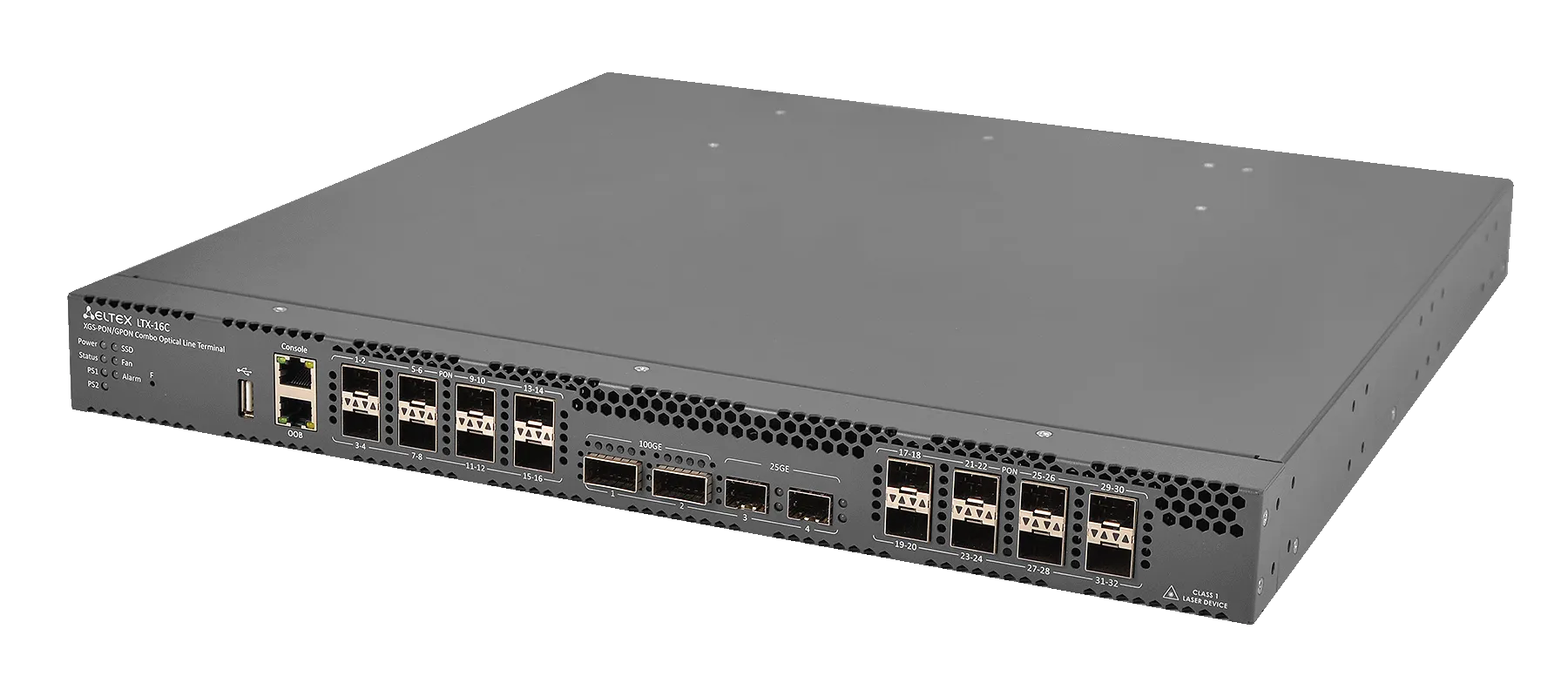

СТАНЦИОННОЕ ОБОРУДОВАНИЕ XGS-PON OLT LTX-16C

Станционное оборудование XGS-PON OLT LTX-16C предназначено для организации широкополосного доступа по пассивным оптическим сетям (PON).

Интерфейсы Combo XGS-PON служат для подключения оптической распределительной сети. К каждому физическому интерфейсу можно подключить по одному волокну одновременно до 256 абонентских оптических терминалов по стандарту XGS-PON и до 128 — по стандарту GPON. Выход в транспортную сеть оператора реализуется посредством 100 Gigabit и 25 Gigabit uplink-интерфейсов.

Применение OLT LTX позволяет оператору строить масштабируемые отказоустойчивые сети «последней мили», отвечающие высоким требованиям к безопасности. OLT осуществляет управление абонентскими устройствами, коммутацию трафика и соединение с транспортной сетью.

Широкополосный абонентский доступ по технологии FTTH представляет собой самый качественный вариант доставки услуг Triple Play, так как обеспечивает высокие скорости передачи данных на большие расстояния.

Основным преимуществом технологии PON является отсутствие на участке от OLT до ONT активных узлов, требующих электропитания, что значительно снижает расходы на эксплуатацию сети. Кроме того, технология PON позволяет экономить на кабельной инфраструктуре за счет сокращения суммарной протяженности оптических волокон, так как на участке от центрального узла до сплиттера используется одно волокно на группу абонентов.

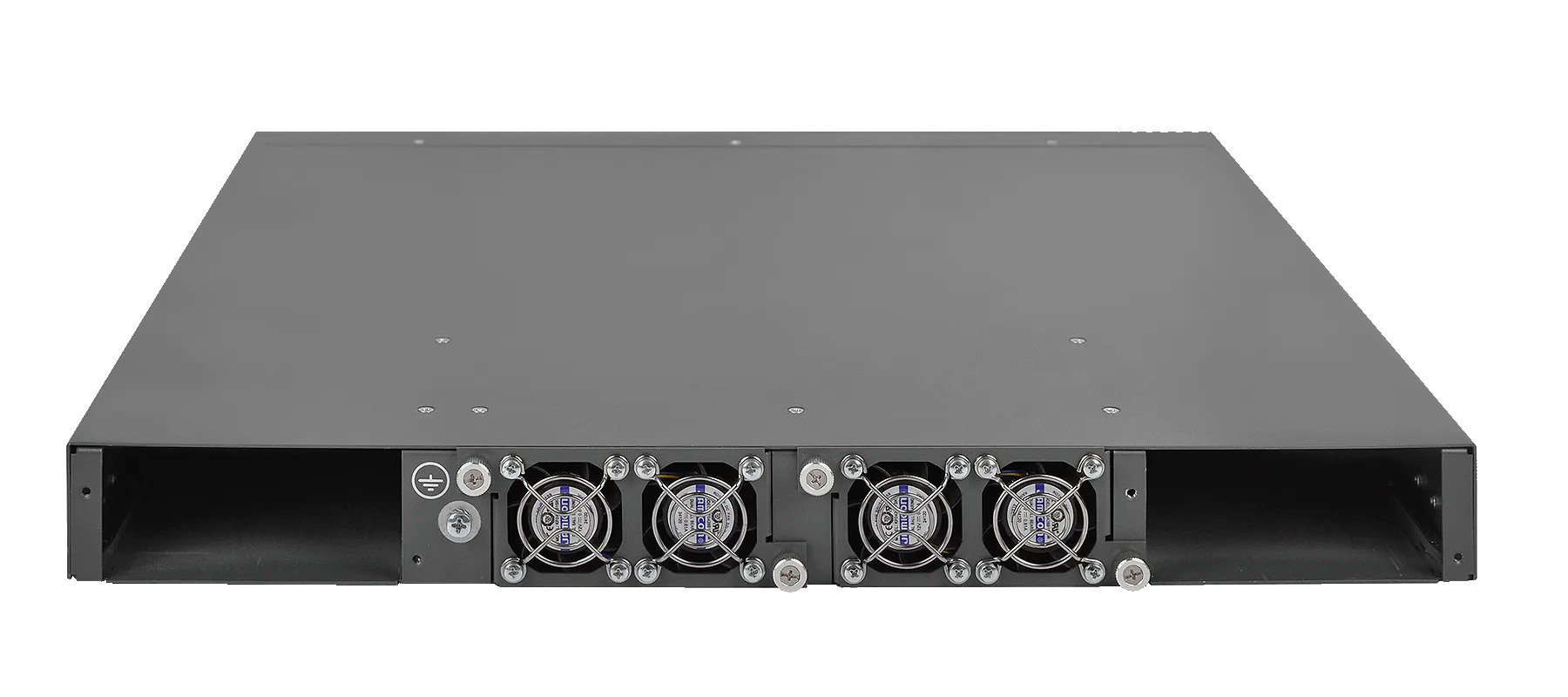

Станционные терминалы OLT поддерживают использование двух модулей питания с возможностью автоматического переключения на резервный модуль и горячей замены модулей питания.

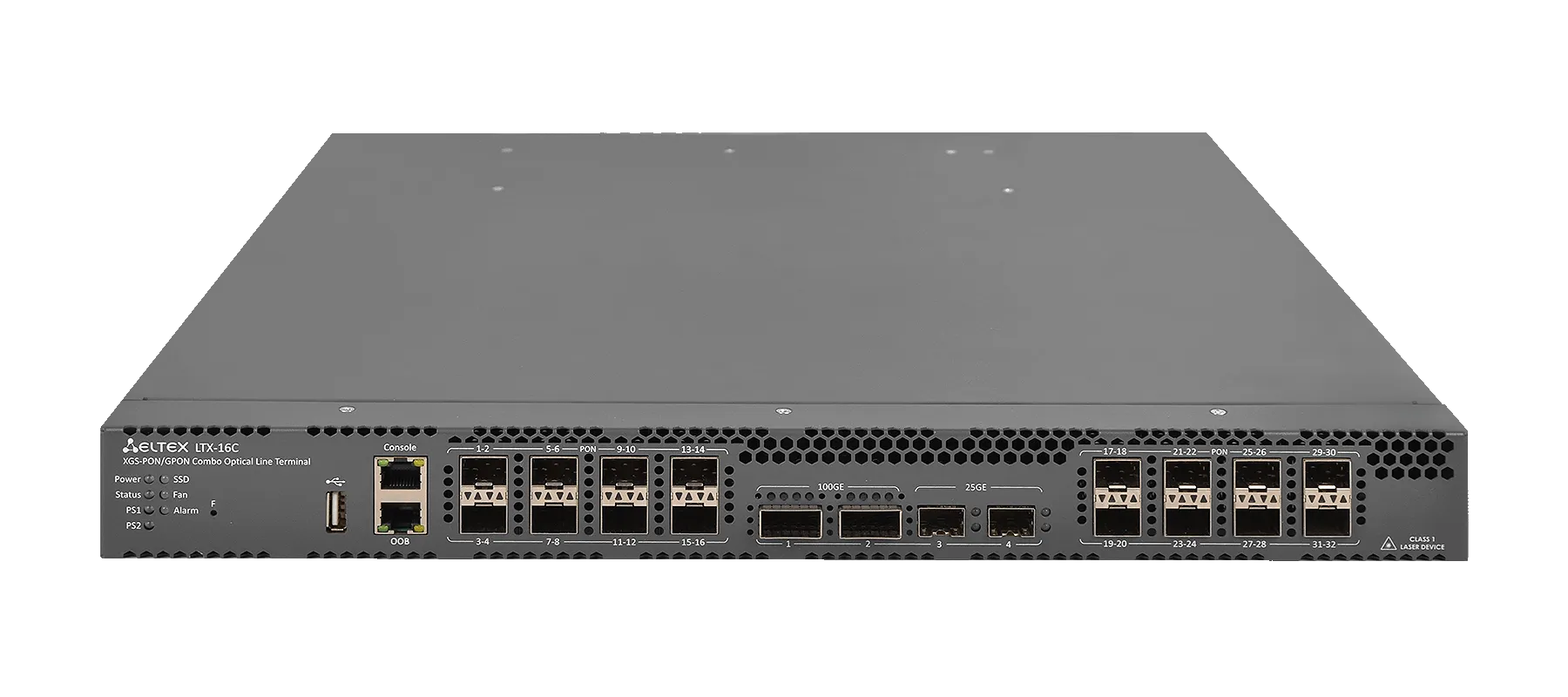

Интерфейсы
100/40GE (QSFP28/QSFP+) 2
25/10/1GE (SFP28/SFP+/SFP) 2
Combo-порт (10/10 Гбит/с XGS-PON и 2,5/1,25 Гбит/с GPON) 16
10/100/1000BASE-T (ООВ) 1
Консольный порт RS-232 (RJ-45) 1
USB 2.0 1
Максимальное количество ONT 4096 XGS-PON и 2048 GPON
Режимы портов
Дуплексный 100/40 Гбит/с для оптических портов QSFP28/QSFP+
25/10/1 Гбит/c для оптических портов SFP28/SFP+/SFP
Параметры SFP PON
Среда передачи Оптоволоконный кабель SMF-9/125, G.652
Коэффициент разветвления 1:256 XGS-PON и до 1:128 GPON
Поддержка функции измерения уровня мощности
принимаемого сигнала RSSI (Received Signal Strength Indication) Да
Соответствует ITU-T G.9807.1 Да
Максимальная дальность действия 20 км
Передатчик 1577 нм (XGS-PON)
Скорость передачи данных 9,953 Гбит/с
Средняя выходная мощность +2..+5 дБм
Передатчик 1490 нм (GPON)
Скорость передачи данных 2,488 Гбит/с
Средняя выходная мощность +2..+5 дБм
Приемник 1270 нм (XGS-PON)
Скорость передачи данных 9,953 Гбит/с
Чувствительность приемника -26 дБм
Приемник 1310 нм (GPON)
Скорость передачи данных 1,244 Гбит/с
Чувствительность приемника -28 дБм
Коммутатор
Производительность 300 Гбит/с
Таблица MAC-адресов 64К записей
Поддержка VLAN До 4К в соответствии с 802.1Q
Физические параметры
Напряжение питания 176–264 В AC, 50–60 Гц, 36–72 В DC
Потребляемая мощность Не более 170 Вт
Рабочий диапазон температур От -5 до 40°C
Относительная влажность До 80%
Габариты С установленным блоком питания: 430 × 43,6 × 447 мм, 19″ конструктив, типоразмер 1U
Масса 6,4 кг
Дополнительные возможности
Зеркалирование трафика с VLAN С порта
Таблица MAC-адресов 64K на коммутатор, 8K на порт
Ограничение количества MAC-адресов Да
Поддержка STP, RSTP, MSTP Да
Поддержка ERPSv2 Да
Поддержка QoS 802.1p, WFQ, DSCP
Изоляция портов, изоляция портов в пределах одной VLAN Да
Ограничение unicast/multicast/broadcast-трафика Да
Поддержка ACL IPv4 Да
Поддержка QinQ в соответствии с IEEE 802.1ad Да
Количество multicast-групп До 1024
Поддержка IGMP Fast Leave Да
Поддержка IGMP Proxy Да
Поддержка IGMP Snooping Да
Поддержка IGMP Querier Да
Поддержка DHCPv4 Snooping Да
Поддержка IP Source guard Да
Поддержка DHCPv4 Relay Agent (Option 82) Да
Поддержка PPPoE Intermediate agent Да
Поддержка LLDP (802.1ab) Да
Поддержка Storm Control Да
Поддержка Policy Да
Утилизация по сервисам ONT Да
Поддержка OMCI Bridge Да
Поддержка OMCI Rg Да
Управление и мониторинг
Поддержка RADIUS, TACACS+ Да
Управление и мониторинг CLI (SSH2, Telnet), SNMP, web
Combo-порт (10/10 Гбит/с XGS-PON и 2,5/1,25 Гбит/с GPON) 8
Ограничение доступа По паролю, IP-адресу, уровню привилегии
Поддержка нескольких management-интерфейсов Да
