Станционное оборудование (OLT) серии LTX предназначено для организации широкополосного доступа по
пассивным оптическим сетям (PON).
Интерфейсы XGS-PON служат для подключения оптической распределительной сети. К каждому интерфейсу можно подключить по одному волокну до 256 абонентских оптических терминалов по стандарту XGSPON или до 128 — по стандарту GPON. Выход в транспортную сеть оператора реализуется посредством 100 Gigabit и 25 Gigabit uplink-интерфейсов.
Применение OLT LTP позволяет оператору строить масштабируемые отказоустойчивые сети «последней мили»,
отвечающие высоким требованиям к безопасности.
OLT осуществляет управление абонентскими устройствами, коммутацию трафика и соединение с транспортной сетью.
Широкополосный абонентский доступ по технологии
FTTH представляет собой самый качественный вариант
доставки услуг Triple Play, так как обеспечивает высокие
скорости передачи данных на большие расстояния.
Основным преимуществом технологии PON является
отсутствие на участке от OLT до ONT активных узлов,
требующих электропитания, что значительно снижает
расходы на эксплуатацию сети.
Кроме того, технология PON позволяет экономить накабельной инфраструктуре
за счет сокращения суммарной протяженности оптических волокон, так как на
участке от центрального узла до сплиттера используется одно волокно на группу абонентов.

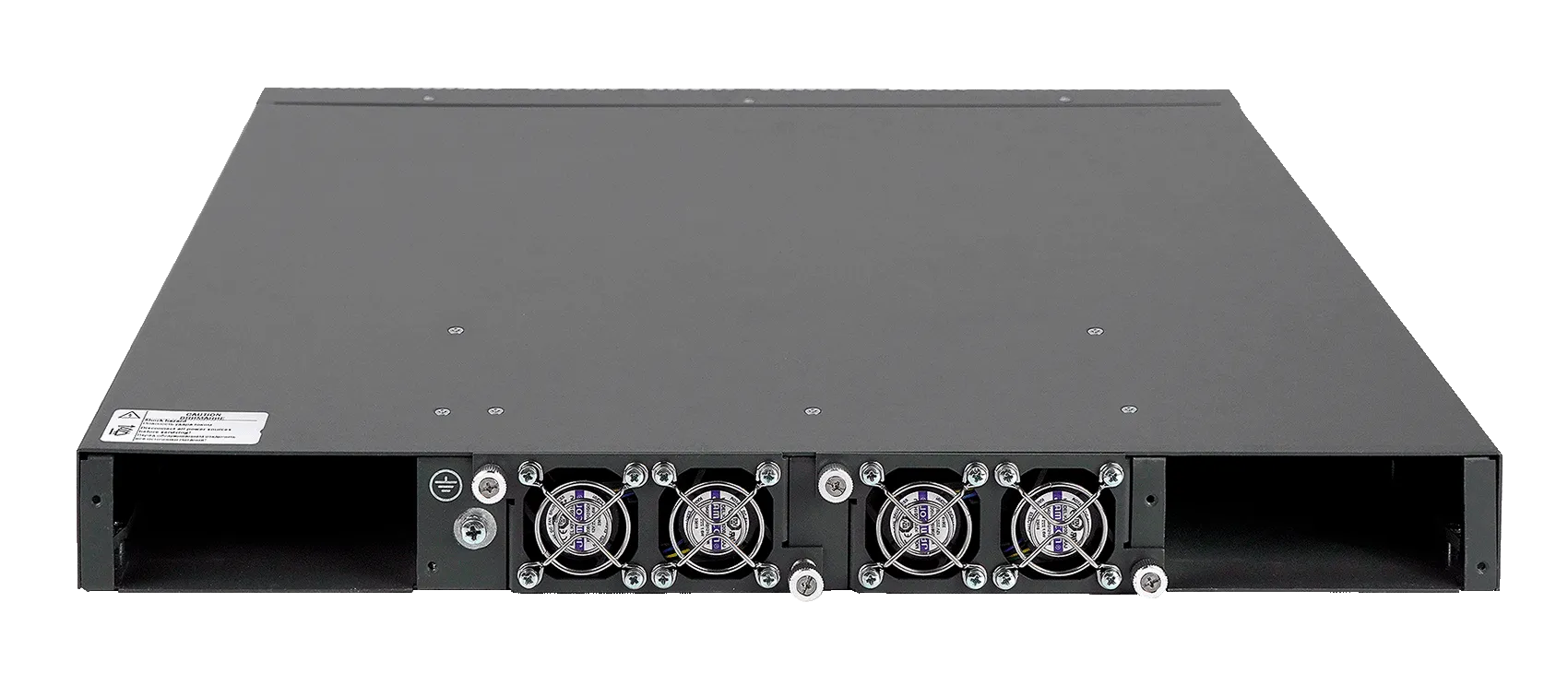

Станционные терминалы OLT поддерживают использование двух модулей питания
с возможностью автоматического переключения на резервный модуль и горячей
замены модулей питания.
Интерфейсы

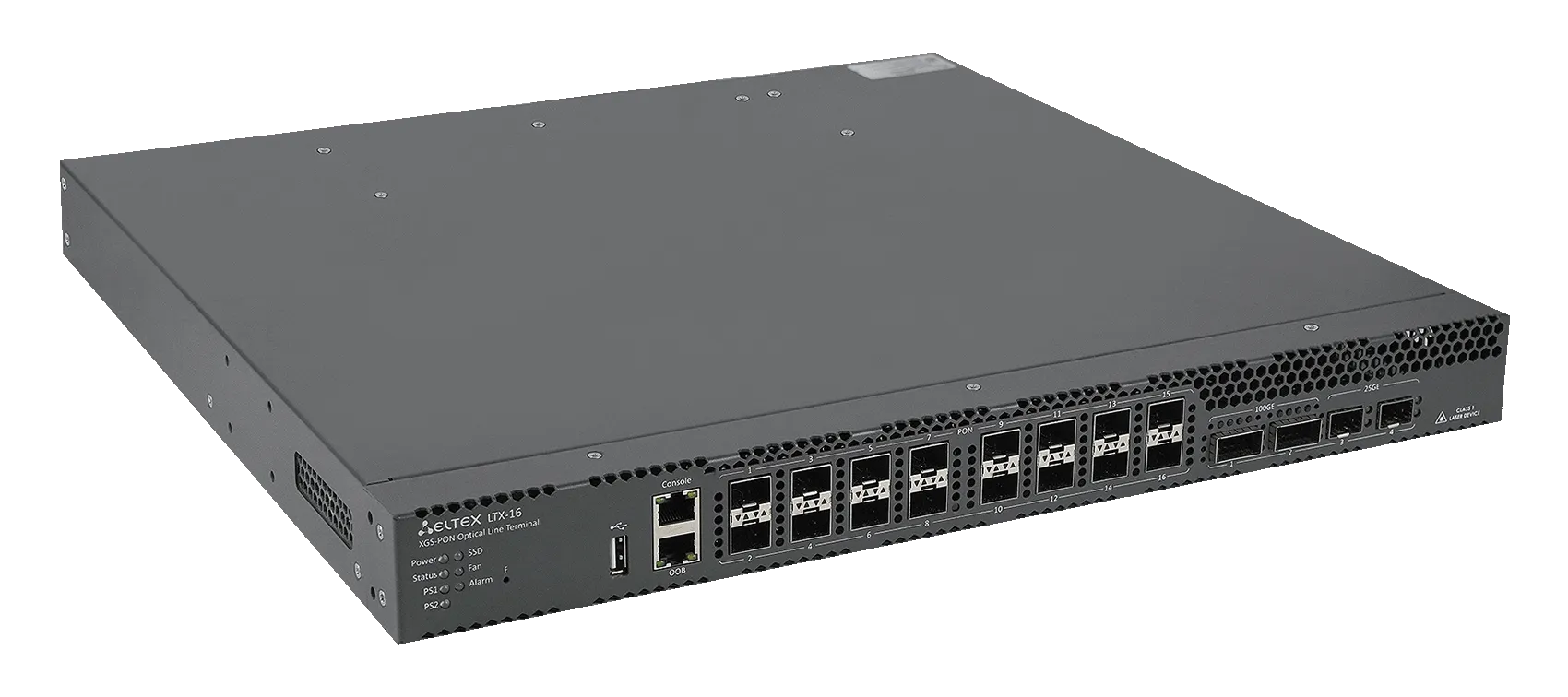

LTX-8
Uplink
— 4 порта 100/40GE (QSFP28/QSFP+)
Downlink
— 8 портов XGS-PON

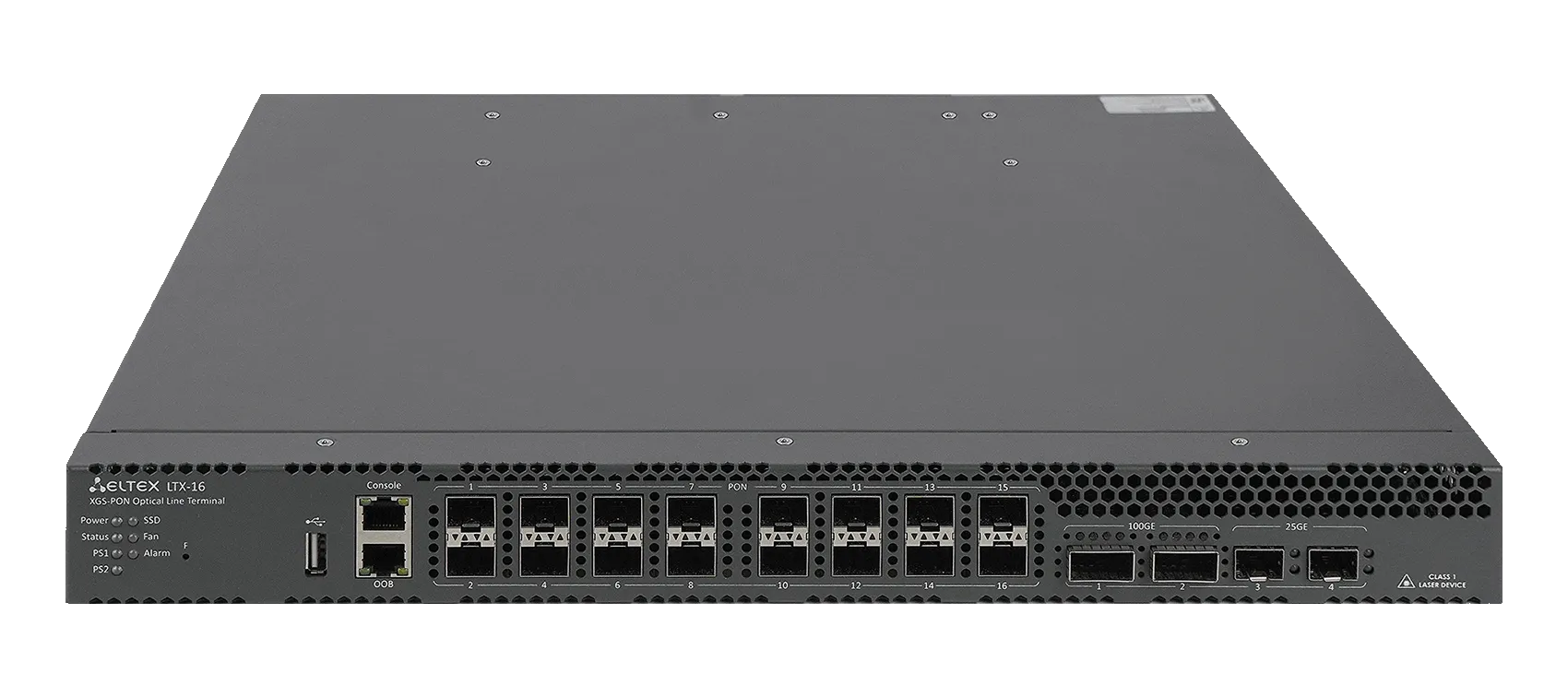

LTX-16
Uplink
— 4 порта 100/40GE (QSFP28/QSFP+)
Downlink
— 16 портов XGS-PON

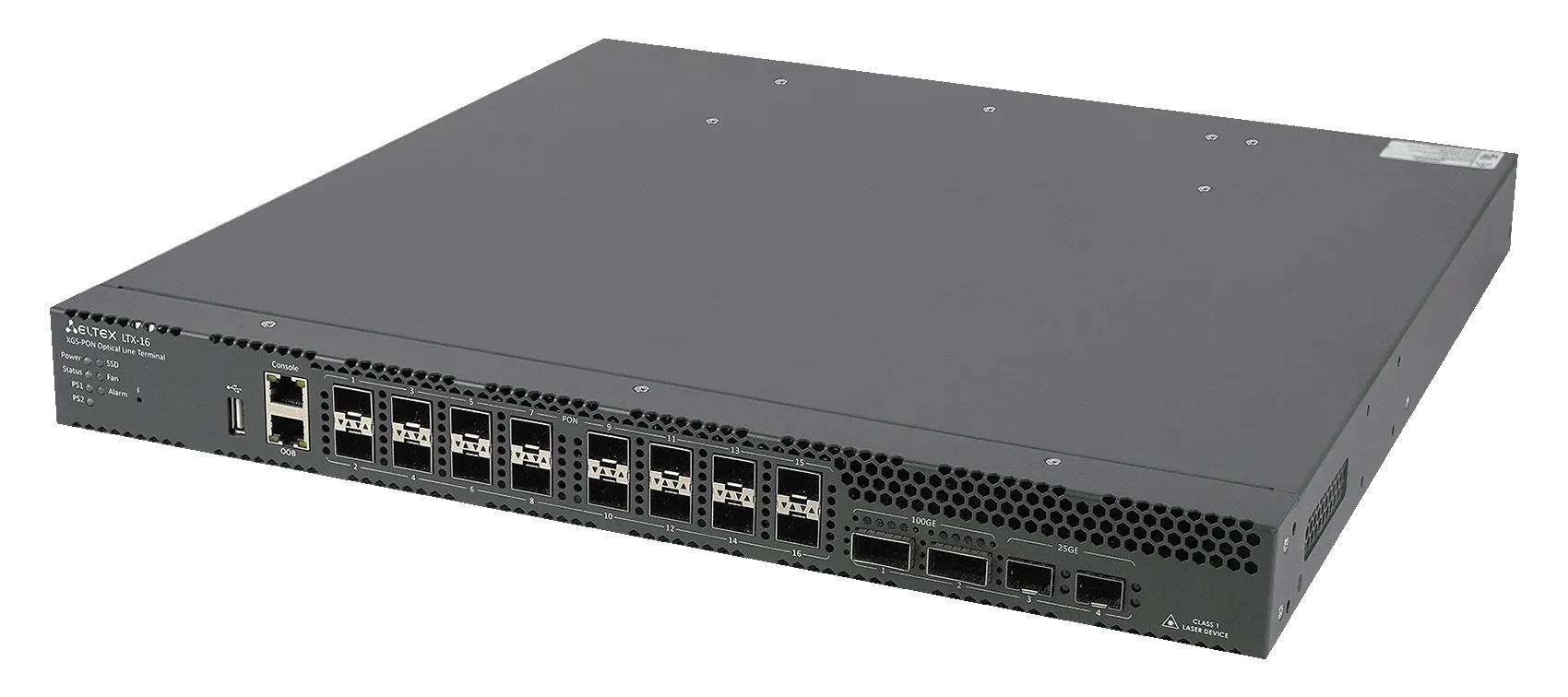

LTX-8 rev.B
Uplink
— 2 порта 100/40GE (QSFP28/QSFP+)
— 2 порта 25/10/1GE (SFP28/SFP+/SFP)
Downlink
— 8 портов XGS-PON
LTX-16 rev.B
Uplink
— 2 порта 100/40GE (QSFP28/QSFP+)
— 2 порта 25/10/1GE (SFP28/SFP+/SFP)
Downlink
— 16 портов XGS-PON
Режимы портов
— Дуплексный режим 100/40 Гбит/с для оптических
портов
QSFP28/QSFP28+
— Дуплексный режим 25/10/1 Гбит/c для оптических
портов SFP28/SFP+/SFP 1
Параметры SFP PON
— Среда передачи — оптоволоконный кабель
SMF-9/125, G.652
— Коэффициент разветвления — 1:256 XGS-PON
или до 1:128 GPON
— Поддержка функции измерения уровня мощности
принимаемого сигнала RSSI (Received Signal Strength
Indication)
— Соответствует ITU-T G.9807.1
— Максимальная дальность действия: 20 км
Class E1
— Передатчик 1577 нм РОС-лазер (DFB Laser):
— Скорость передачи данных: 9,953 Гбит/с
— Средняя выходная мощность: +6..+9 дБм
— Ширина спектральной линии: -20 дБ 1.0нм
— Приемник 1270 нм APD/TIA:
— Скорость передачи данных: 9,953 Гбит/с
— Чувствительность приемника: -30 дБм
— Оптическая перегрузка приемника: -9 дБм
Class N1
— Передатчик 1577 нм РОС-лазер (DFB Laser):
— Скорость передачи данных: 9,953 Гбит/с
— Средняя выходная мощность: +2..+5 дБм
— Ширина спектральной линии: -20 дБ 1.0 нм
— Приемник 1270 нм APD/TIA:
— Скорость передачи данных: 9,953 Гбит/с
— Чувствительность приемника: -26 дБм
— Оптическая перегрузка приемника: -5 дБм
Коммутатор
— Производительность коммутатора — 300 Гбит/с
— Таблица MAC-адресов — 64k записей
— Поддержка VLAN до 4k в соответствии с 802.1Q
Стандарты
— ITU-T G.988 PON
— ITU-T G.984x GPON
2 — ITU-T G.8032/Y.1344 Ethernet ring protection switching
— TR-156
— IEEE 802.3i 10BASE-T Ethernet
— IEEE 802.3u 100BASE-T Fast Ethernet
— IEEE 802.3ab 1000BASE-T Gigabit Ethernet
— IEEE 802.3z Fiber Gigabit Ethernet
— ANSI/IEEE 802.3 NWay auto-negotiation
— IEEE 802.3x Full Duplex and flow control
— IEEE 802.3ad Link aggregation
— IEEE 802.1p Protocol for Traffic Prioritization
— IEEE 802.1Q Virtual LANs
— IEEE 802.1ad Provider Bridges (QinQ)
— IEEE 802.3ac VLAN tagging
— IEEE 802.1d MAC bridges
— IEEE 802.1w Rapid Reconfiguration of Spanning Tree
— IEEE 802.1s Multiple Spanning Trees
Дополнительные возможности
— Зеркалирование трафика с VLAN, с порта
— Таблица MAC-адресов 64K на коммутатор, 8K на порт
— Ограничение количества MAC-адресов
— Поддержка STP, RSTP, MSTP
— Поддержка ERPSv2
— Поддержка QoS: 802.1p, WFQ, DSCP
— Изоляция портов, изоляция портов в пределах одной
VLAN
— Ограничение unicast/multicast/broadcast-трафика
— Поддержка ACL IPv4
— Поддержка QinQ в соответствии с IEEE 802.1ad
— Количество multicast-групп до 1024
— Поддержка IGMP Fast Leave
— Поддержка IGMP Proxy
— Поддержка IGMP Snooping
— Поддержка IGMP Querier
— Поддержка DHCPv4 Snooping
— Поддержка IP Source guard
— Поддержка DHCPv4 Relay Agent (Option 82)
— Поддержка PPPoE Intermediate agent
— Поддержка LLDP (802.1ab)
— Поддержка Storm Control
— Поддержка Policy
— Утилизация по сервисам ONT
— Поддержка OMCI Bridge
— Поддержка OMCI Rg
— Аппаратная поддержка Dying Gasp
Управление и мониторинг
— Поддержка RADIUS, TACACS+
— Управление и мониторинг: CLI (SSH2, Telnet), SNMP, web
— Ограничение доступа: по паролю, IP-адресу, уровню
привилегий
— Поддержка нескольких management-интерфейсов
Физические параметры
Напряжение питания 176–264 в AC, 50–60 Гц, 36–72 В DC
Средняя потребляемая мощность 100 Вт
Потребляемая мощность Не более 120 Вт
Рабочий диапазон температур От -5 до 40°C
Температура хранения От -50 до 70°C
Относительная влажность До 80%
Габариты (ШxВxГ) С установленным блоком питания: 430х43,6х447 мм, 19" конструктив, типоразмер 1U
Масса 6,2 кг
Если вы хотите ознакомиться с полным техническим описанием,
воспользуйтесь разделом «Документы».
