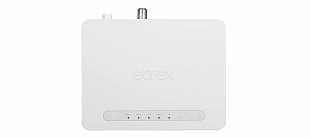

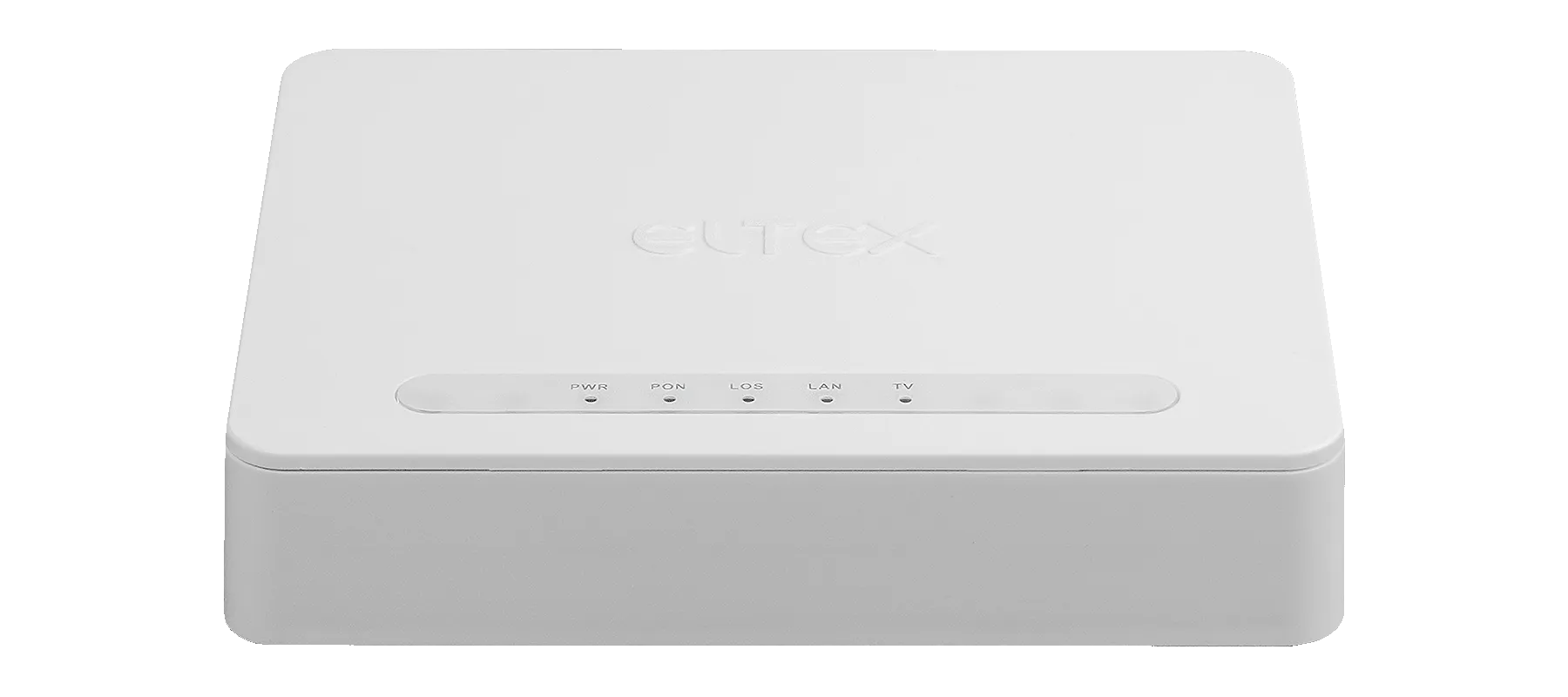

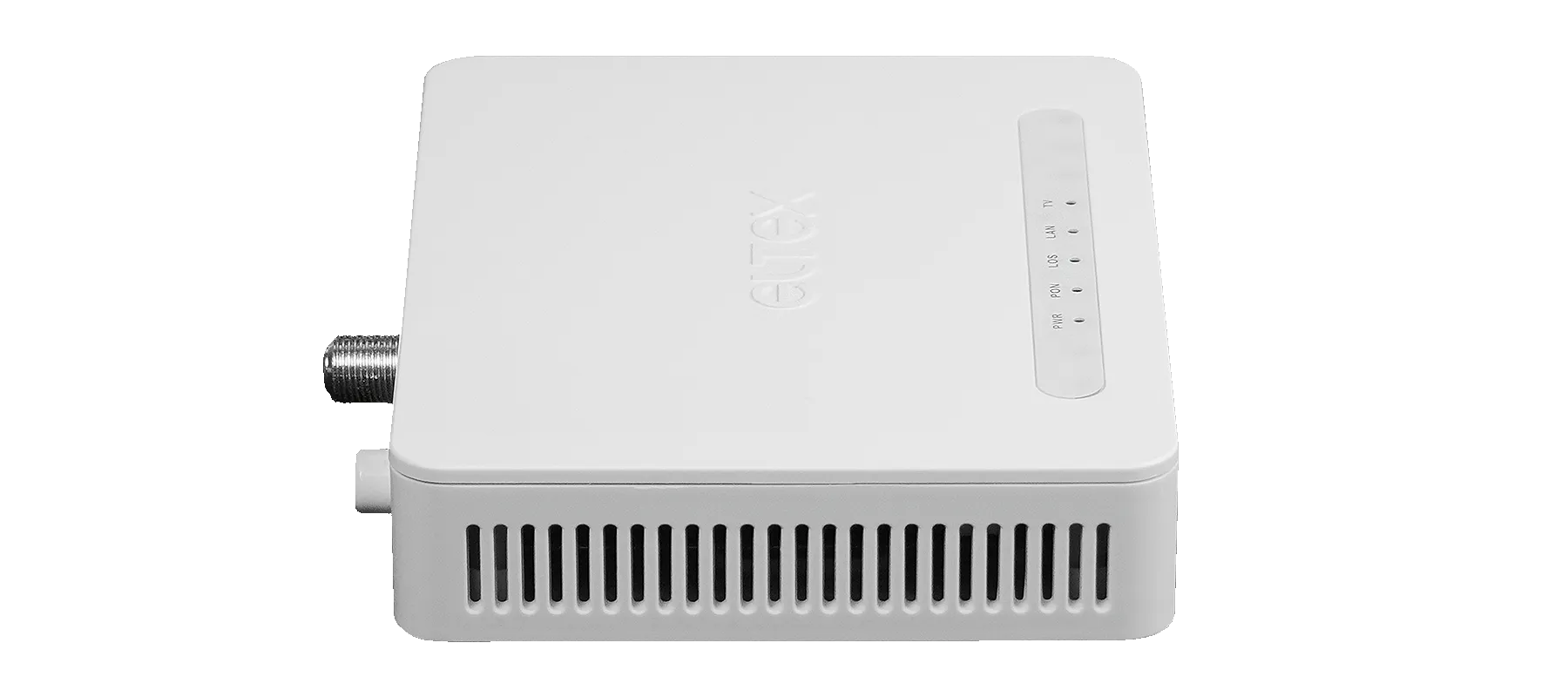

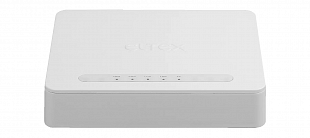

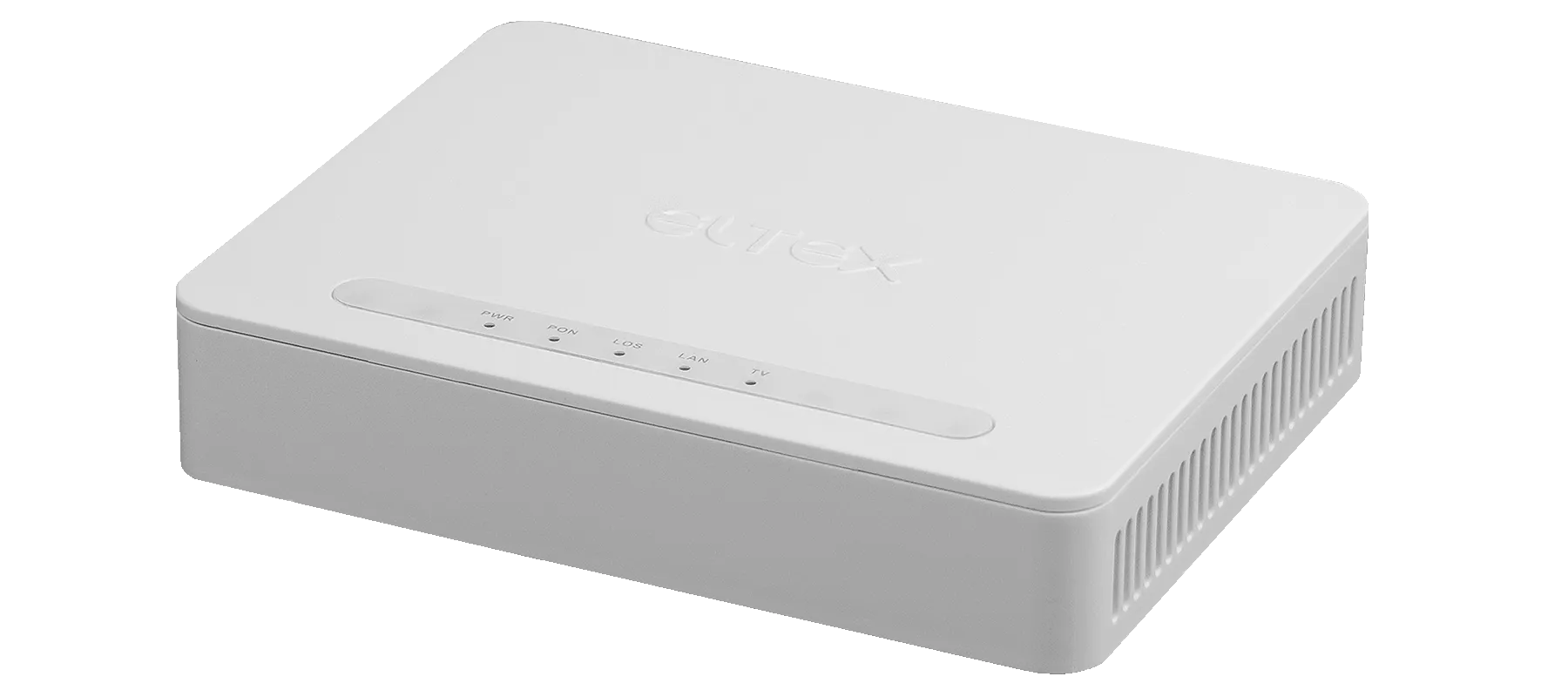

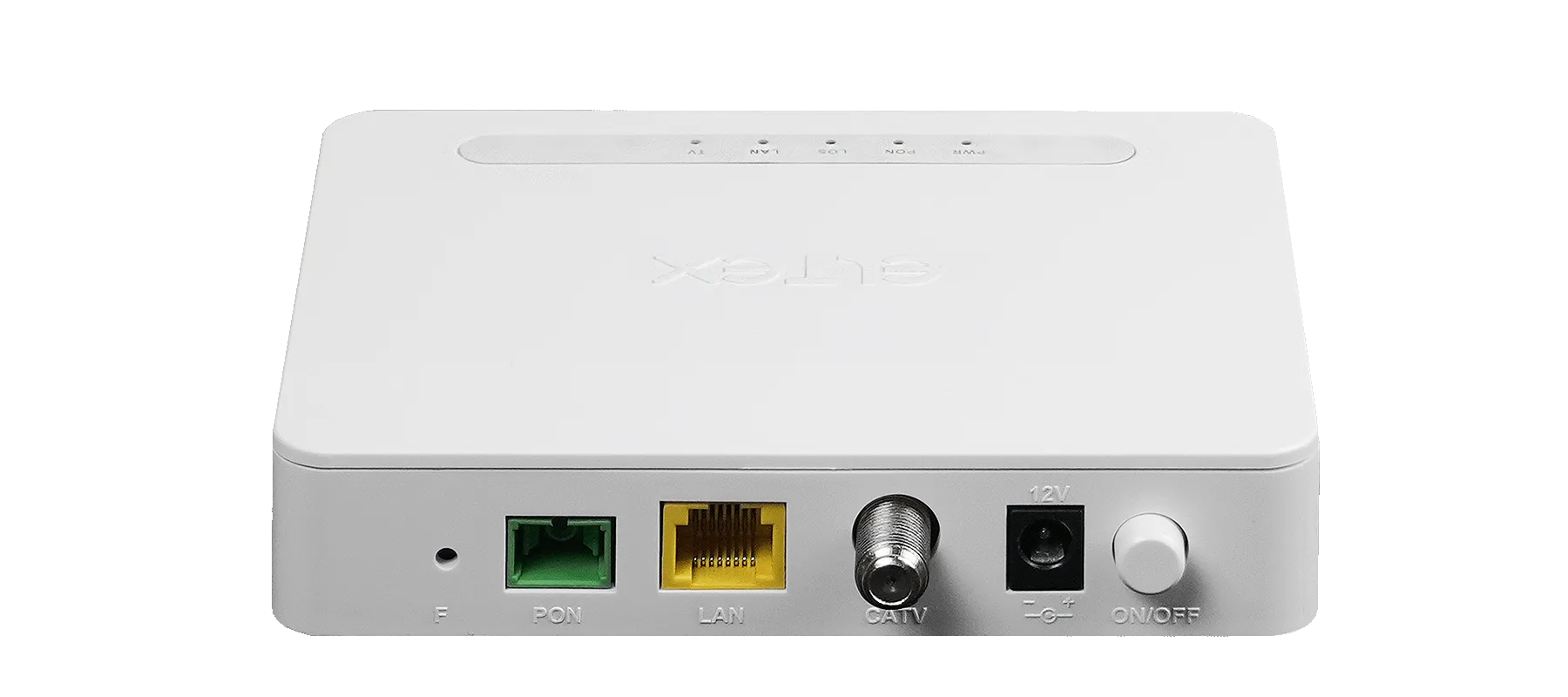

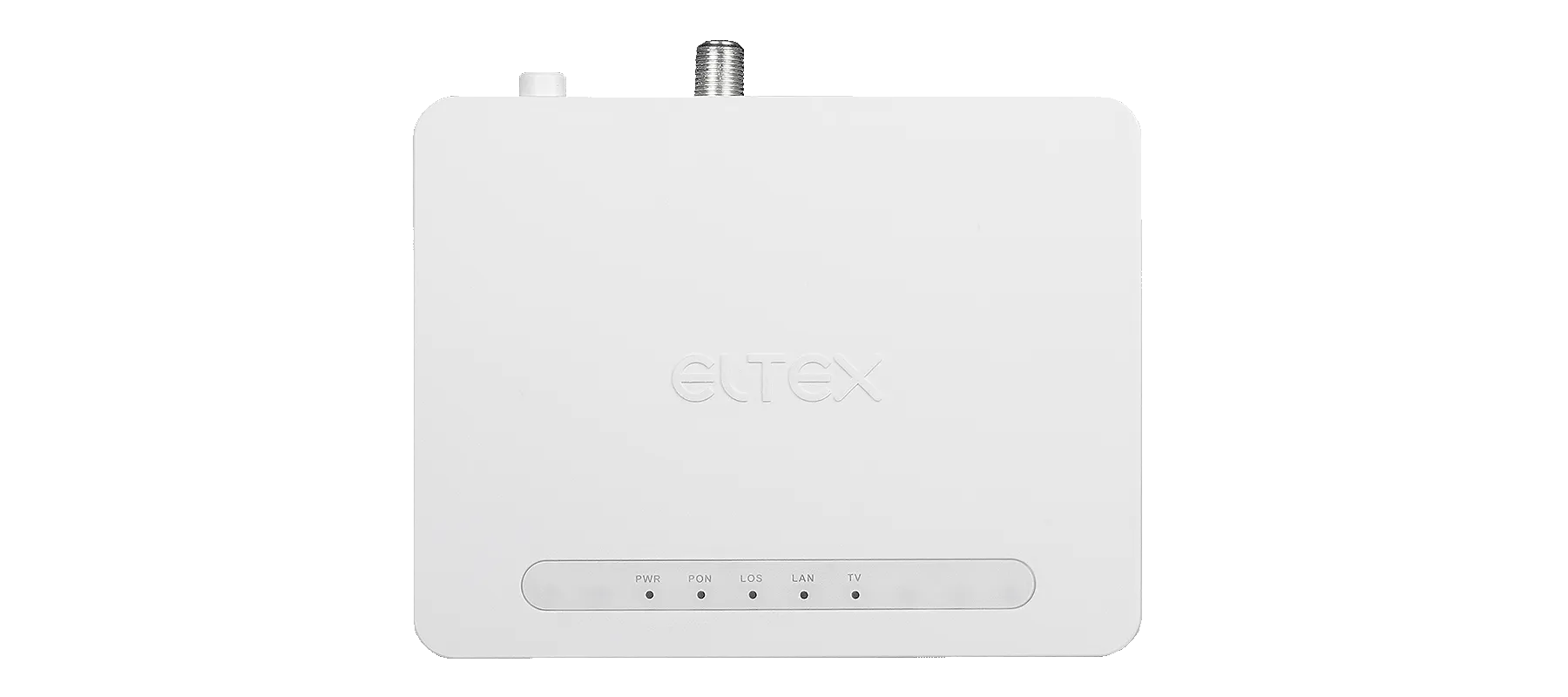

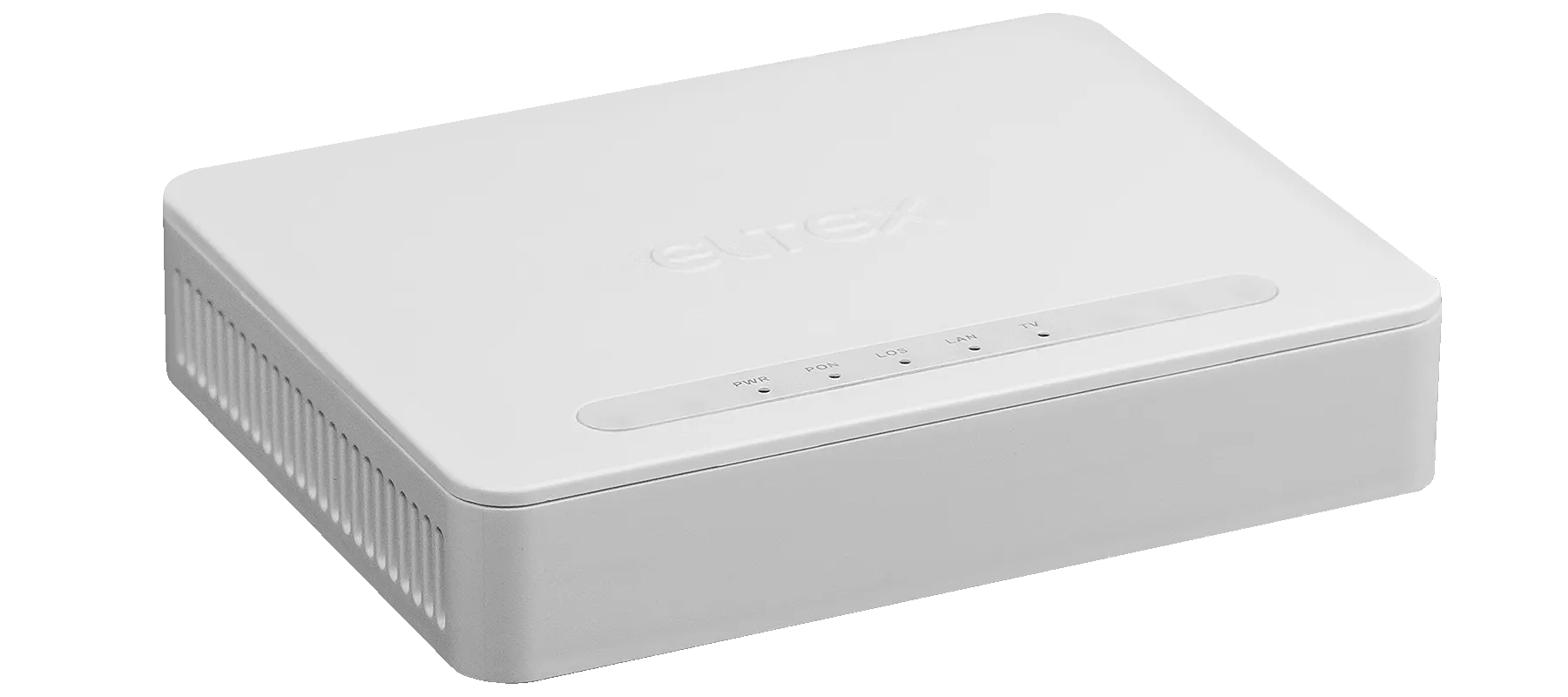

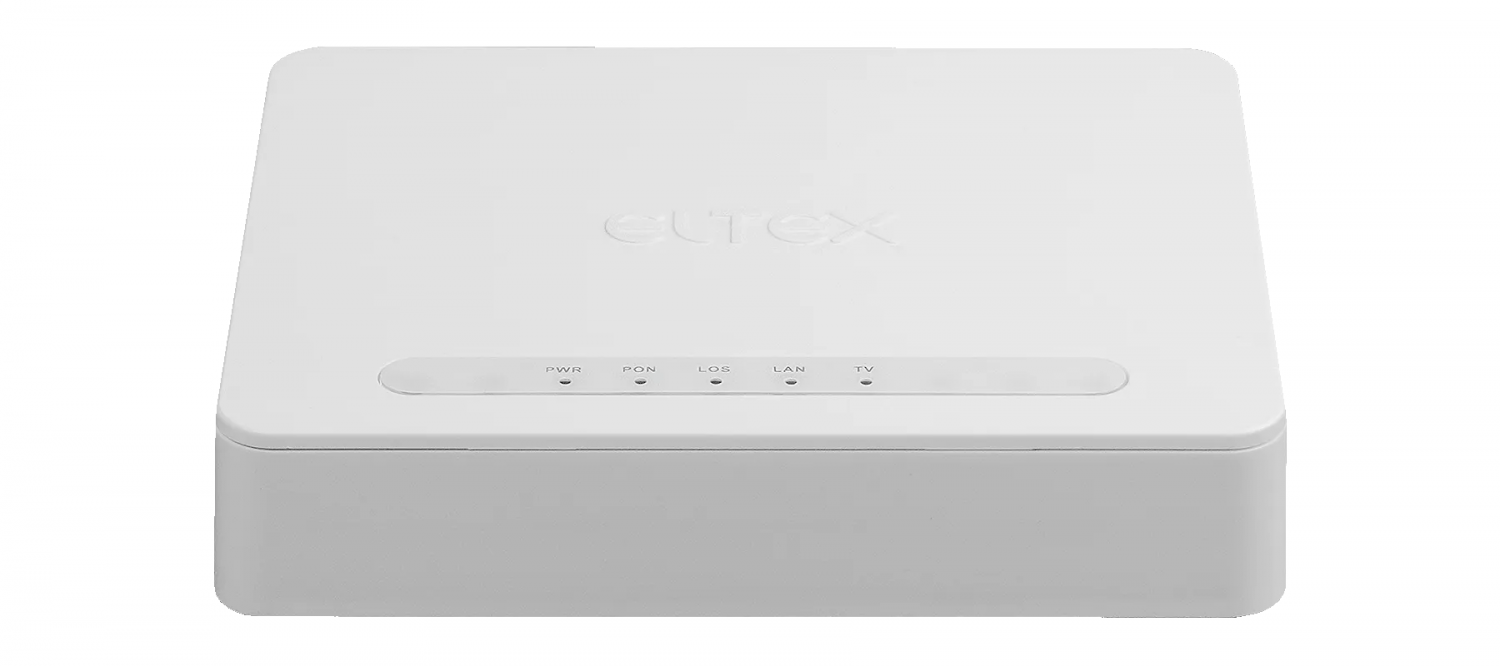

ONT NTU-1LC — абонентские терминалы, предназначенные для подключения пользователей к сети передачи
данных по технологии GPON.
Технология PON
Технология PON — одно из самых современных и эффективных решений задач «последней мили», позволяющее существенно экономить на кабельной инфраструктуре и обеспечивающее скорость передачи данных до 2,5 Гбит/с в направлении downlink и 1,25 Гбит/с
в направлении uplink. Использование в сетях доступа
решений на базе технологии PON дает возможность
предоставлять конечному пользователю доступ к набору услуг на базе протокола IP.
Параметры интерфейса PON
– 1 порт GPON
– Соответствие ITU-T G.984.2, ITU-T G.984.5 Filter,
FSAN Class B+, SFF-8472
– Тип разъема: SC/APC
– Среда передачи: оптоволоконный кабель SMF — 9/125, G.652
– Максимальная дальность: 20 км
– Передатчик:
POC лазер (DFB), импульсный режим генерации, длина
волны 1310 нм
– Скорость передачи данных: 1244 Мбит/с
– Средняя выходная мощность: +0,5..+5 дБм
– Ширина спектральной линии: 1 нм (-20 дБ)
– Приёмник:
APD/TIA Downstream CW Mode цифровой приёмник,
длина волны 1490 нм
– Скорость передачи данных: 2488 Мбит/с -10
– Чувствительность приёмника: -28 дБм, BER≤1.0x10
– Оптическая перегрузка приёмника: -8 дБм
Приемник CaTV
– CATV видео-приемник, длина волны 1550 нм
– Входная оптическая мощность: -8..+2 дБм
– Отношение сигнала несущей к уровню шума (CNR): 46 дБ
– Ширина полосы радиочастот: от 47 до 870 МГц
– ВЧ-выход: 17 дБмВ для каждого канала, с 4 дБ при
положительном угле наклона антенны
– Выходное радиочастотное сопротивление: 75 Ом
Параметры интерфейса LAN
– 1 порт Ethernet 10/100/1000BASE-T (RJ-45)
Функциональные характеристики
– Поддержка механизмов качества обслуживания QoS
– VLAN в соответствии с IEEE 802.1Q
Конфигурирование и мониторинг
– В соответствии с TR-142:
– Удаленное управление по протоколу OMCI
– Обновление программного обеспечения: OMCI, HTTP
Поддержка стандартов
– ITU-T G.984.x — GPON
– ITU-T G.988 OMCI specification
– IEEE 802.1D
– IEEE 802.1Q
– IEEE 802.1P
Физические характеристики и условия окружающей среды
– Габариты (Ш × В × Г): 130,5 × 31,7 × 112,6 мм, настольное
исполнение
– Питание: внешний адаптер питания постоянного тока
12 B/0,5 А
– Потребляемая мощность: не более 5 Вт
– Диапазон рабочих температур: от +5 до +40 °С
– Относительная влажность: до 80 %
– Масса: 0,150 кг
Если вы хотите ознакомиться с полным техническим описанием,
воспользуйтесь разделом «Документы».
