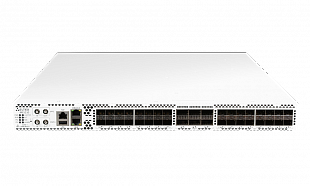

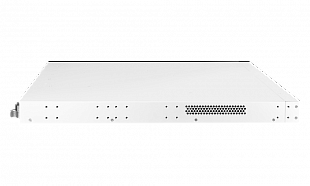

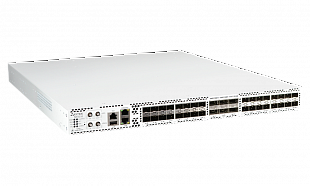

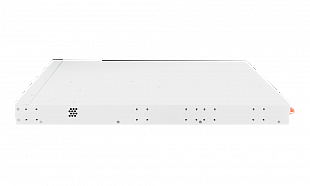

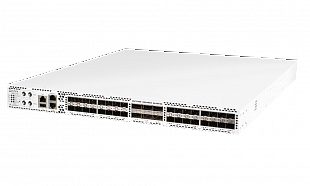

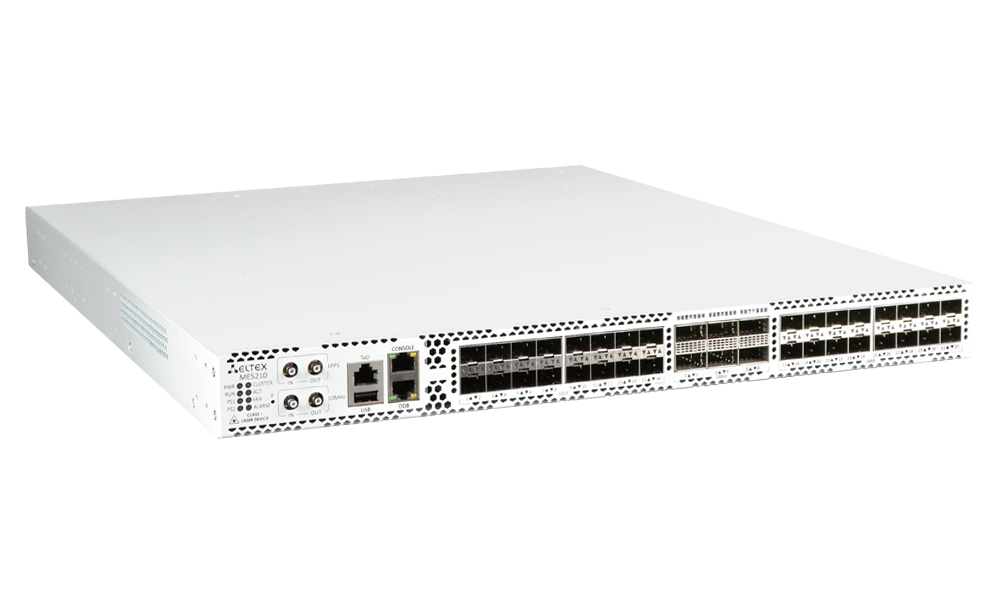

МАРШРУТИЗАТОР ME5210S

Маршрутизаторы ME5210S — это многофункциональные уcтройства с высокой плотностью портов, предназначенные для использования на сетях операторов связи в качестве агрегирующих маршрутизаторов и маршрутизаторов границы транспортной/MPLS-сети. Данное решение может быть использовано для организации точек присутствия оператора при предоставлении услуг передачи данных крупным заказчикам с высокими требованиями к надежности.

Маршрутизаторы с аппаратной поддержкой сетевой синхронизации и протокола SyncE снабжены выделенными интерфейсами SMB для ввода/вывода синхросигнала 10 МГц, ввода/вывода сигнала 1PPS, а также имеют интерфейс Time of Day (RJ-45). Устройства могут быть использованы на конвергентных сетях мобильных операторов в роли транспорта Mobile Backhaul.

ME5210S входят в состав серии MЕ и имеет единообразное программное обеспечение и интерфейсы управления. Основными функциональными возможностями устройств, помимо маршрутизации и коммутации трафика, являются: широкая поддержка механизмов коммутации MPLS, в том числе сервисов MPLS Layer3 VPN, VPLS (Kompella/Martini), VPWS с возможностями pseudowire backup, маршрутизация Multicast-трафика с поддержкой протоколов PIM-SM/PIM-SSM/MSDP/Anycast PIM/NG-MVPN поверх mLDP, а также широкие возможности QoS, позволяющие использовать устройства в качестве граничных маршрутизаторов сети для терминации клиентских сервисов.

Отказоустойчивость устройств обеспечивается путем резервирования источников питания в режиме «1+1» и применением сменных модулей вентиляции. Все резервируемые блоки допускают замену на работающем устройстве.


Встроенные интерфейсы

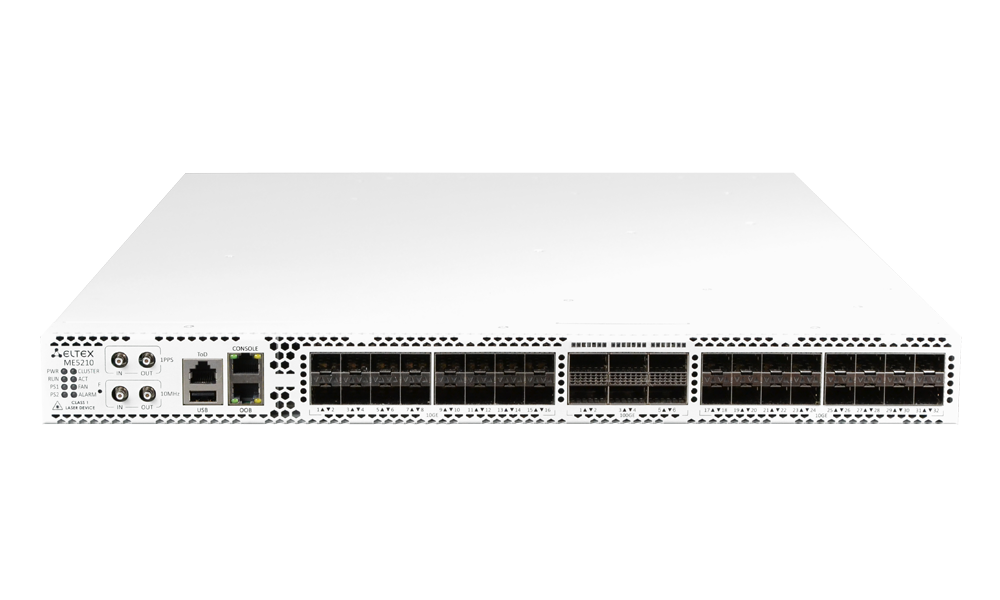

Сетевые интерфейсы 32 × 10GE SFP+. Поддерживают режим 1GE (1000BASE-X). Возможно использование SFP-трансиверов 1000BASE-T
Сетевые интерфейсы 6 × 40/100GE QSFP28. Поддерживают режимы 40GE и 100GE
Out Of Band (OOB) порт 1GE (10/100/1000BASE-T)
Интерфейсы синхронизации 1PPS и 10 МГц In/Out SMB (SubMiniature-B) 50 Ом, интерфейс Time of Day (RJ-45)
Консольный порт RS-232 (RJ-45)
1 × USB 2.0
Производительность
Пропускная способность - 720 Gbps, 720 Mpps
Объём буферной памяти - 8 ГБ
Оперативная память - 64 ГБ
Размер таблицы MAC-адресов - 750000 (ресурс является разделяемым с таблицами MPLS-коммутации и элементами
single-hop BFD-сессий)
Количество bridge-доменов - до 8K
Емкость таблиц маршрутизации:
FIB: до 4M IPv4 либо до 2,7 IPv6. Фактическая вместимость FIB зависит от длины префиксов. Ресурс является разделяемым с таблицами ARP и IPv6 ND cache
RIB: до 72M маршрутов IPv4 либо до 32M маршрутов IPv6 (определяется объемом свободной оперативной памяти)
Количество L3-интерфейсов - до 8K
Количество MPLS VPN-соединений (сервисных туннелей L2/L3) - до 16K
Количество MPLS LSP (транспортных туннелей) - до 16K
Количество ARP-записей - до 57K
Количество VRF (MPLS L3VPN) - до 1000 (либо до 128 при запущенных экземлярах BGP-процессов в каждом из VRF)
Количество очередей QoS - 96K
Функции интерфейсов
Группы интерфейсов LAG, LACP
Туннельные интерфейсы с поддержкой IP-GRE и IP-IP
Интерфейсы IP unnumbered, функциональность Proxy ARP
Layer3-интерфейсы в бридж-доменах (Bridge-domain Virtual Interfaces, BVI)
Равномерная балансировка трафика в группе
Multi-chassis LAG
Поддержка BFDoverLAG, определение неисправности отдельного соединения (RFC 7130)
Traffic mirroring — SPAN, RSPAN
Поддержка SyncE
Поддержка QSFP-breakout с разбиением 4×10G и 4×25G
Поддержка объединения 4×10G интерфейсов в один 40G-интерфейс
Функции уровня L2
Обеспечение коммутации Ethernet посредством бридж-доменов и кросс-коннектов
Поддержка IEEE bridging (IEEE 802.1d)
Поддержка VLAN (IEEE 802.1q)
Поддержка Q-in-Q (IEEE 802.1ad) с возможностью операций над тегами push/pop/swap/replace
Поддержка протоколов Spanning Tree (STP, RSTP, MSTP)
Поддержка DHCP Snooping для бридж-доменов
Протокол LLDP
Поддержка EVPN/MPLS
Поддержка EVPN/VXLAN
Поддержка Ethernet ACL
Протоколы и функции уровня L3
Поддержка статической unicast-маршрутизации IPv4, IPv6
Поддержка протокола IS-IS
Поддержка OSPFv2, OSPFv3
Поддержка Border Gateway Protocol (BGP)
Поддержка BGP Route Reflector, BDP Additional Path
Поддержка BGP FlowSpec для IPv4 unicast
Поддержка фильтрации маршрутов (routemap, prefix-list)
Поддержка маршрутизации по политикам (Policy-based routing, PBR)
Поддержка интерфейсов в режиме unnumbered
Поддержка протокола BFD для протоколов маршрутизации и статических маршрутов
Поддержка FastReroute/Loop Free Alternate для OSPF/IS-IS
Поддержка VRRP (version 3), DHCP relay agent, DHCPv4/DHCPv6-сервер
Поддержка IPv4 ACL (access control lists) для транзитного трафика
Поддержка IPv6 ACL (access control lists) для транзитного трафика
Балансировка нагрузки ECMP
Поддержка VRF
Поддержка маршрутизации между VRF (Inter-VRF routing)
Поддержка RIPv2/RIPng
Управление Multicast
Поддержка PIM-SM, PIM-SSM, Anycast RP
Поддержка IGMP v2/v3, SSM mapping
MSDP
Поддержка MulticastVPN поверх mLDP
Поддержка технологии VRF-lite, в том числе для всех протоколов (PIM/IGMP/MSDP)
Функции MPLS
Поддержка Label Distribution Protocol (LDP)
Поддержка LDP FRR
Поддержка mLDP
Поддержка аутентификации LDP (Md5)
Поддержка RSVP-TE: автоматическое построение туннелей с заданным требованием по полосе, полуавтоматическое построение туннелей с указанием промежуточных узлов
Поддержка аутентификации RSVP-TE
Поддержка RSVP-TE FRR (detour, facility)
Поддержка RSVP-TE end-to-end protection
Поддержка RSVP-TE autobandwidth
Поддержка Multiprotocol extensions for BGP-4
Поддержка BGP labeled unicast
Поддержка MPLS pseudowire с функциональностью PW backup
Поддержка MPLS FAT PW (flow-aware transport)
Поддержка MPLS L2VPN
VPWS
VPLS LDP signalling («Martini»)
VPLS BGP autodiscovery/signalling («Kompella»)
L2VPN Inter-AS option C
Поддержка MPLS L3VPN
L3VPN для AFI/SAFI vpnv4 unicast и vpnv6 unicast
BGP 6VPE
L3VPN inter-AS option A, option C
Назначение меток в режиме label-per-vrf
Утилиты LSP ping и LSP traceroute
Поддержка LDPoRSVP
QoS
Ограничение пропускной способности на входе и выходе интерфейсов (ingress policing, egress policing/shaping)
Алгоритмы обслуживания очередей: Strict Priority (SP) и Deficit weighted round-robin (DWRR)
До 8 очередей на логический интерфейс, одна SP-очередь
Поддержка счетчиков на очередях QoS
Поддержка Weighted random early detection (WRED)
Настройка размера очередей и размера вспышек (burst)
Классификация трафика на основании полей 802.1p, MPLS TC, IP DSCP и возможность перемаркировки соответствующих полей
Маркировка и обработка QoS на основе списков контроля доступа (ACL)
Storm Control
Управление и мониторинг
Интерфейс командной строки (CLI), поддержка протоколов SSH, Telnet для удаленного управления
Протокол SNMPv1/v2c/v3 для мониторинга состояния устройства
Протокол NETCONF
Экспорт статистических данных (Netflow v9, v5, IPFIX)1
Резервное сохранение и восстановление конфигурации (локальное, FTP, SFTP, TFTP)
Аутентификация и авторизация RADIUS, TACACS+, аккаунтинг по TACACS+
Удаленная смена ПО
Мониторинг параметров и ресурсов системы
Поддержка syslog
Синхронизация времени, протоколы NTP, SNTP
Возможность фильтрации сетевого доступа к протоколам управления (Control-plane filtering)
Возможность ограничения скорости перехвата трафика на CPU
Поддержка ELTEX IP SLA
Функции обеспечения надежности
Graceful Restart для протоколов маршрутизации
Non-stop forwarding
Хранение двух версий ПО на внутреннем накопителе
Возможность отката на предыдущую версию ПО при проведении обновления
Физические параметры и параметры окружающей среды
Вентиляция корпуса:
Воздушный поток спереди назад (front-to-back)

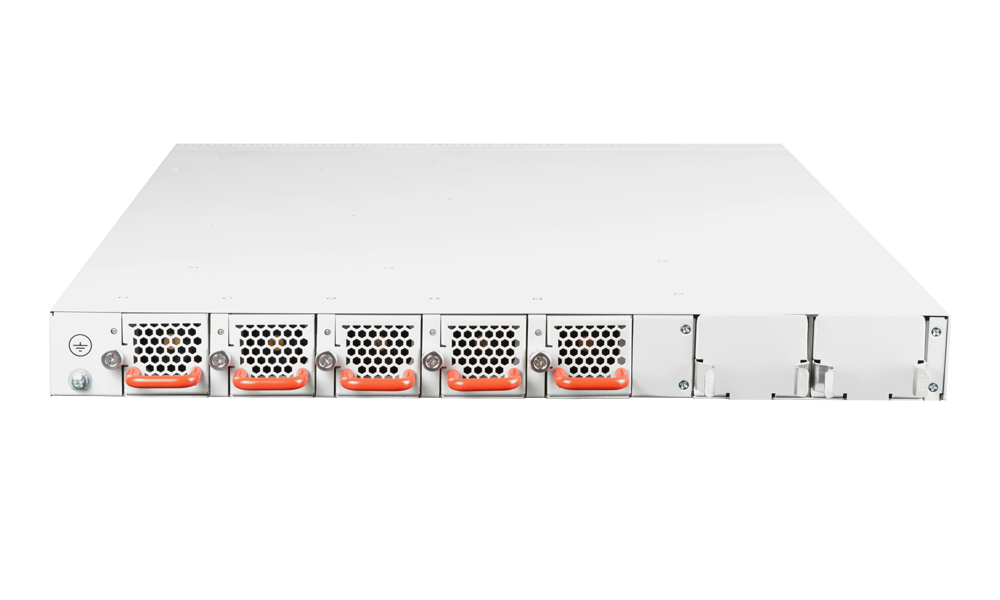

Пять сменных модулей вентиляции с возможностью горячей замены
Источники питания:
Два сменных источника питания с возможностью горячей замены
Переменный ток: 150–250 В, 50 Гц
Постоянный ток: 36–72 В
Максимальная потребляемая мощность - 350 Вт
Диапазон рабочих температур - от 0 до 45 °C
Масса - 9,8 кг
Габаритные размеры (Ш × В × Г) - 440 × 44 × 560 мм
