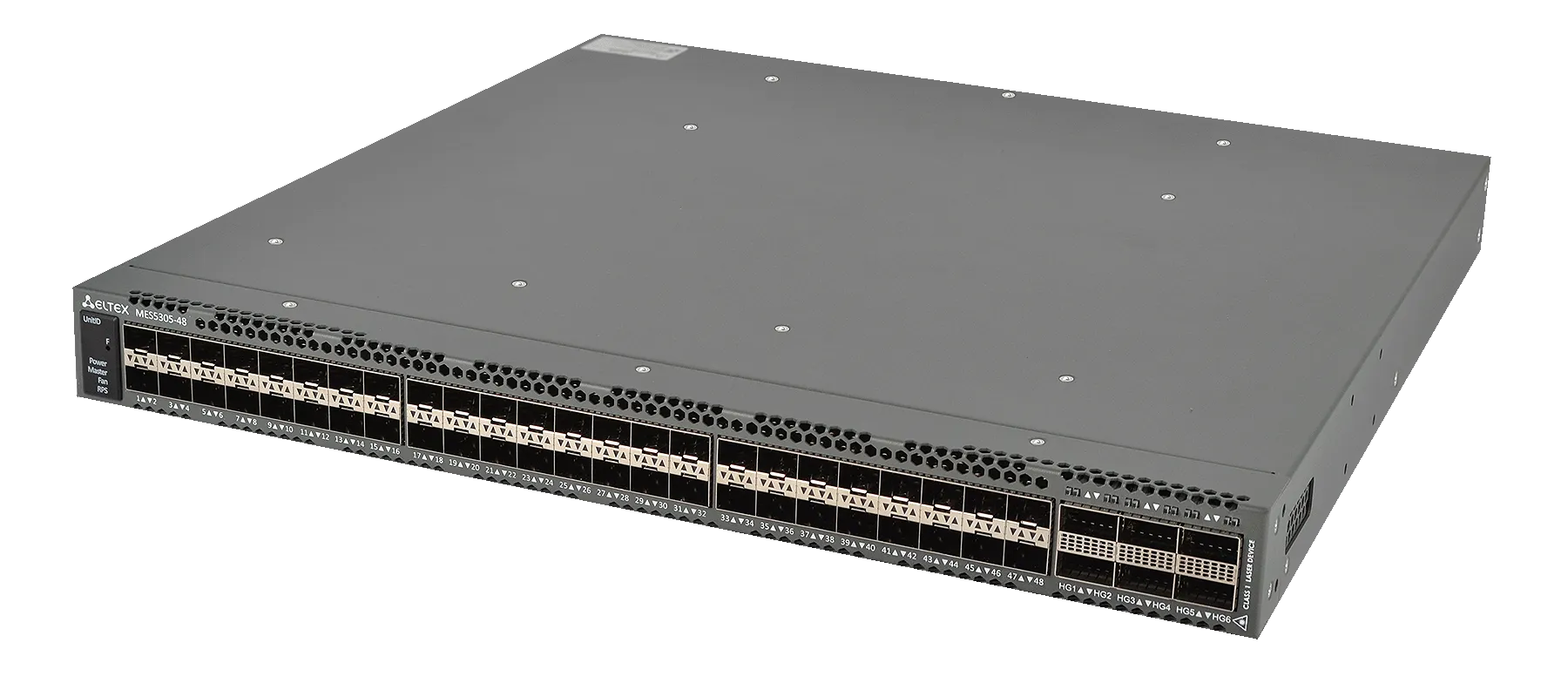

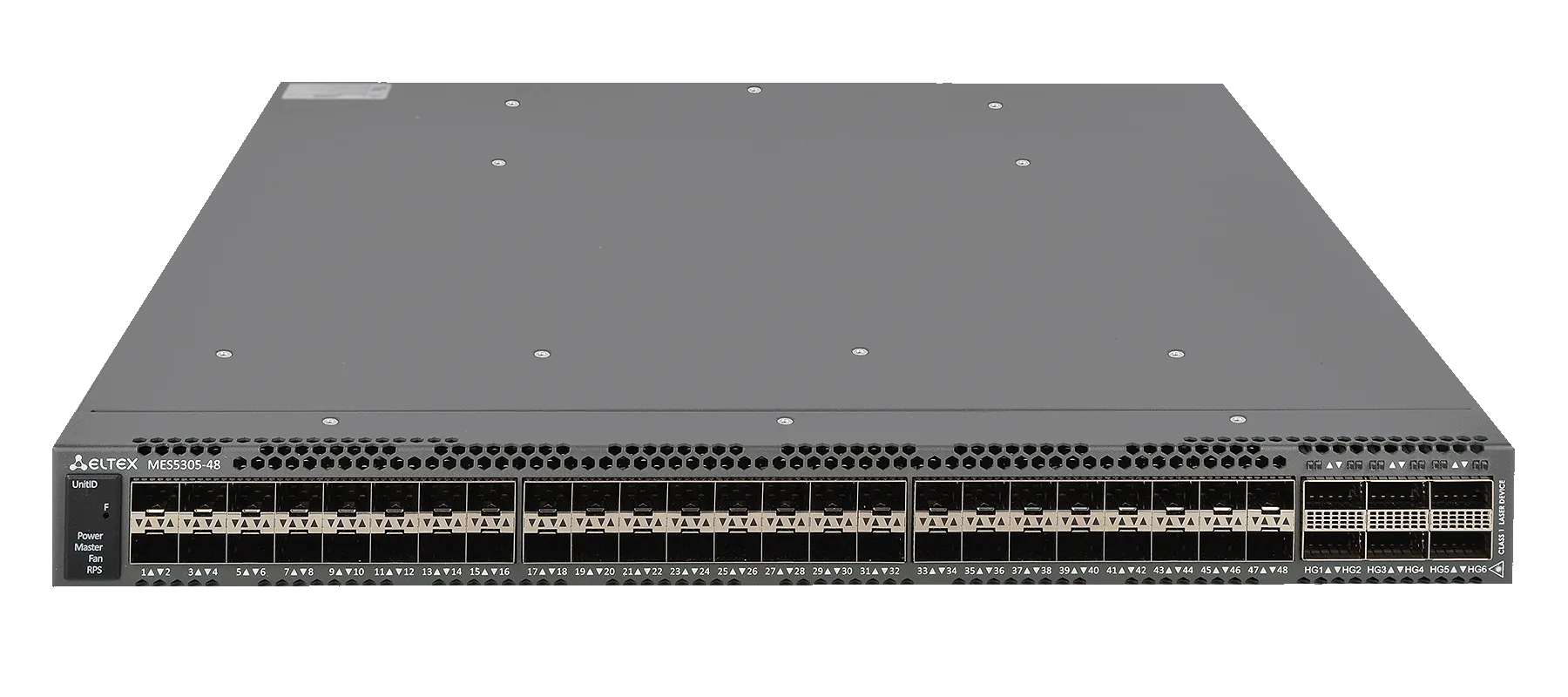

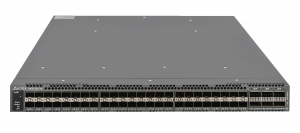

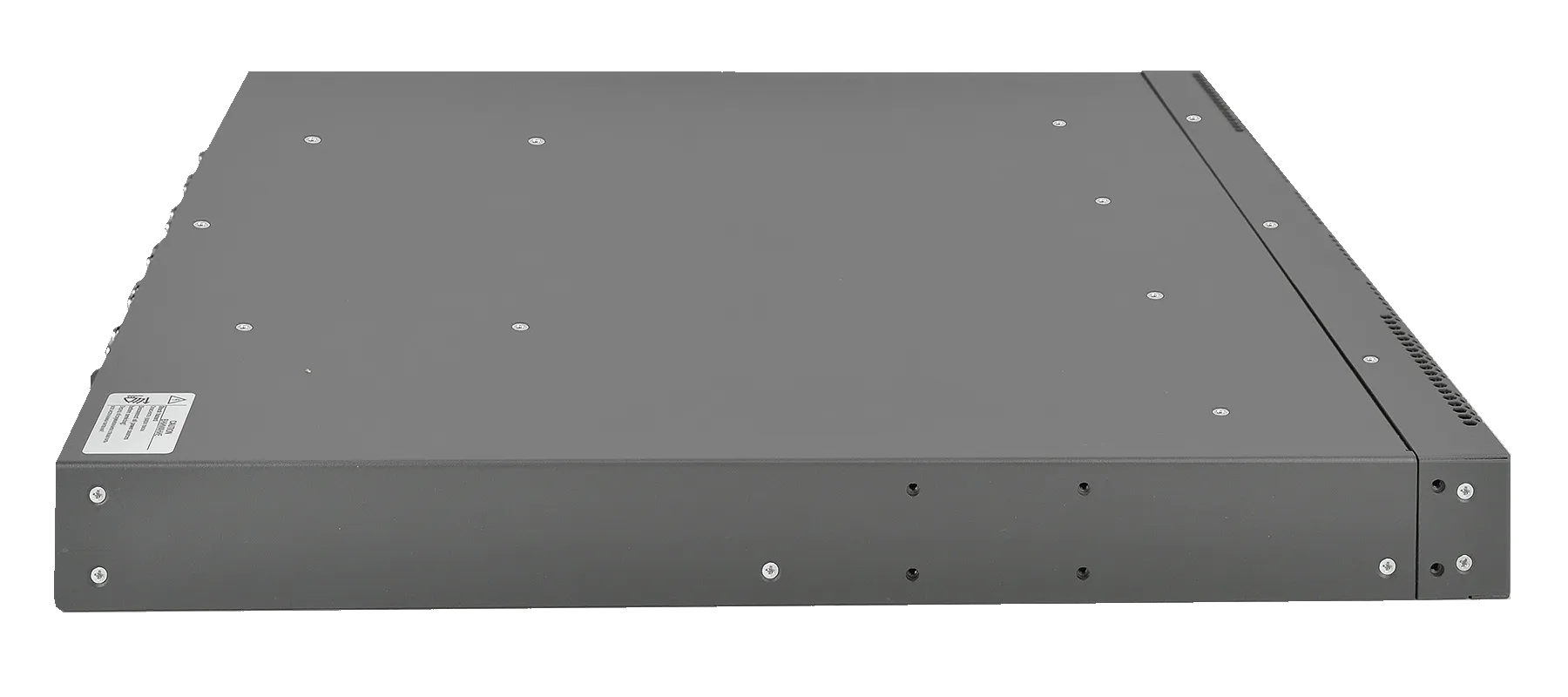

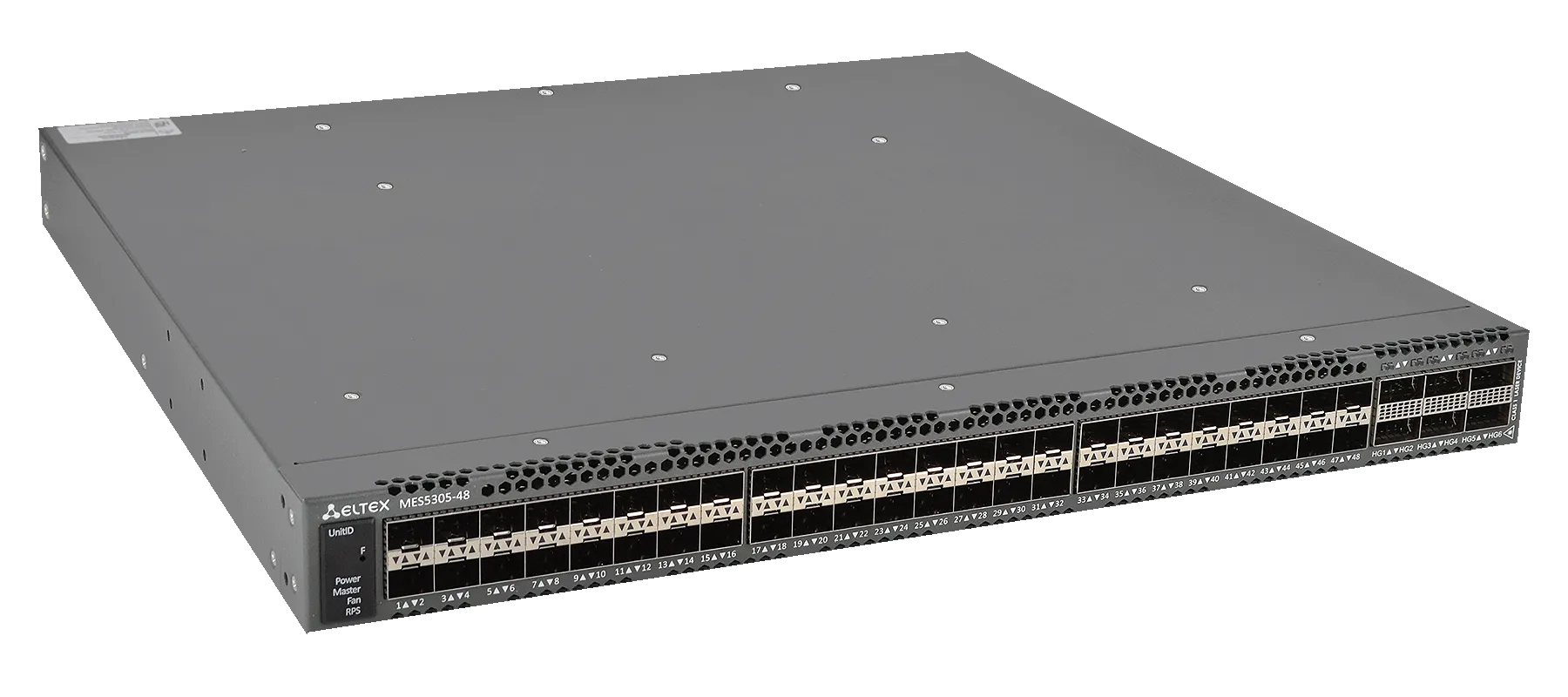

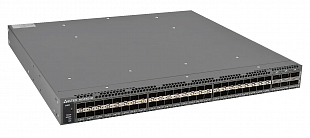

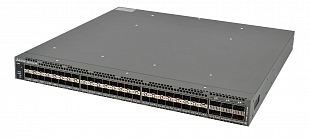

Коммутатор MES5305-48 — это высокопроизводительное устройство, оснащенное интерфейсами 40GBASE-R и 100GBASE-R и предназначенное для использования в операторских сетях в качестве устройства агрегации и в центрах обработки данных (ЦОД) в качестве Top-of-Rack или End-of-Row коммутаторов.
Порты коммутатора поддерживают работу на скоростях 1 Гбит/с (SFP), 10 Гбит/с (SFP+), 40 Гбит/с (QSFP+) и 100 Гбит/с (QSFP28). В режиме расщепления HG-интерфейса поддерживается работа на скоростях 1 Гбит/с, 10 Гбит/с и 25 Гбит/с. Режим расщепления позволяет расщепить до 6 HG-интерфейсов, что в сумме дает 24 TWE-интерфейса.
Неблокируемая коммутационная матрица позволяет осуществлять корректную обработку пакетов при максимальной нагрузке, сохраняя при этом минимальные и предсказуемые задержки для всех типов трафика.
Схема вентиляции front-to-back обеспечивает эффективное охлаждение при использовании устройств в условиях современных ЦОД.
Отказоустойчивость устройств обеспечивается резервированием источников питания (1+1) и применением сменных модулей вентиляции. Коммутаторы имеют возможность горячей замены модулей питания и вентиляционных модулей, обеспечивая бесперебойное функционирование сети оператора.
Поддержка технологии EVPN/VXLAN, реализованная в устройствах, позволяет создавать сети с простой, высокопроизводительной и масштабируемой архитектурой для центров обработки данных.
Ключевые особенности
Гибкость интерфейсов: устройство поддерживает работу на различных скоростях, включая 1 Гбит/с (SFP), 10 Гбит/с (SFP+), 40 Гбит/с (QSFP+) и 100 Гбит/с (QSFP28).
Расщепление портов: в режиме расщепления HG-интерфейса поддерживается работа на скоростях 1 Гбит/с, 10 Гбит/с и 25 Гбит/с, что позволяет получить до 24 интерфейсов TWE.
Неблокируемая архитектура: гарантирует передачу пакетов без потерь на канальной скорости с минимальными и предсказуемыми задержками для всех типов трафика.
Эффективное охлаждение: система охлаждения Front-to-Back обеспечивает эффективный отвод тепла в современных центрах обработки данных.
Высокая надежность: резервированные и сменные вентиляторы и блоки питания AC/DC, а также расширенные функции аппаратного мониторинга обеспечивают высокую надежность и бесперебойную работу.
Поддержка EVPN/VXLAN: устройство поддерживает технологию EVPN/VXLAN для создания сетей с простой, высокопроизводительной и масштабируемой архитектурой центра обработки данных.
Технические характеристики
Интерфейсы: 48 портов 10G SFP+, 6 портов 100G QSFP28, 1 порт OOB.
Размер MAC-таблицы: 131072 записей.
Динамическая маршрутизация: поддержка протоколов RIP/OSPF/IS-IS/BGP.
ARP: 32701 записей.
Пропускная способность: 2.16 Тбит/с.
Питание: AC/DC, 2 сменных блока питания с возможностью горячей замены.

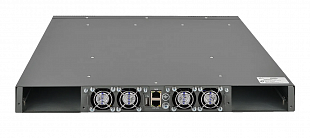

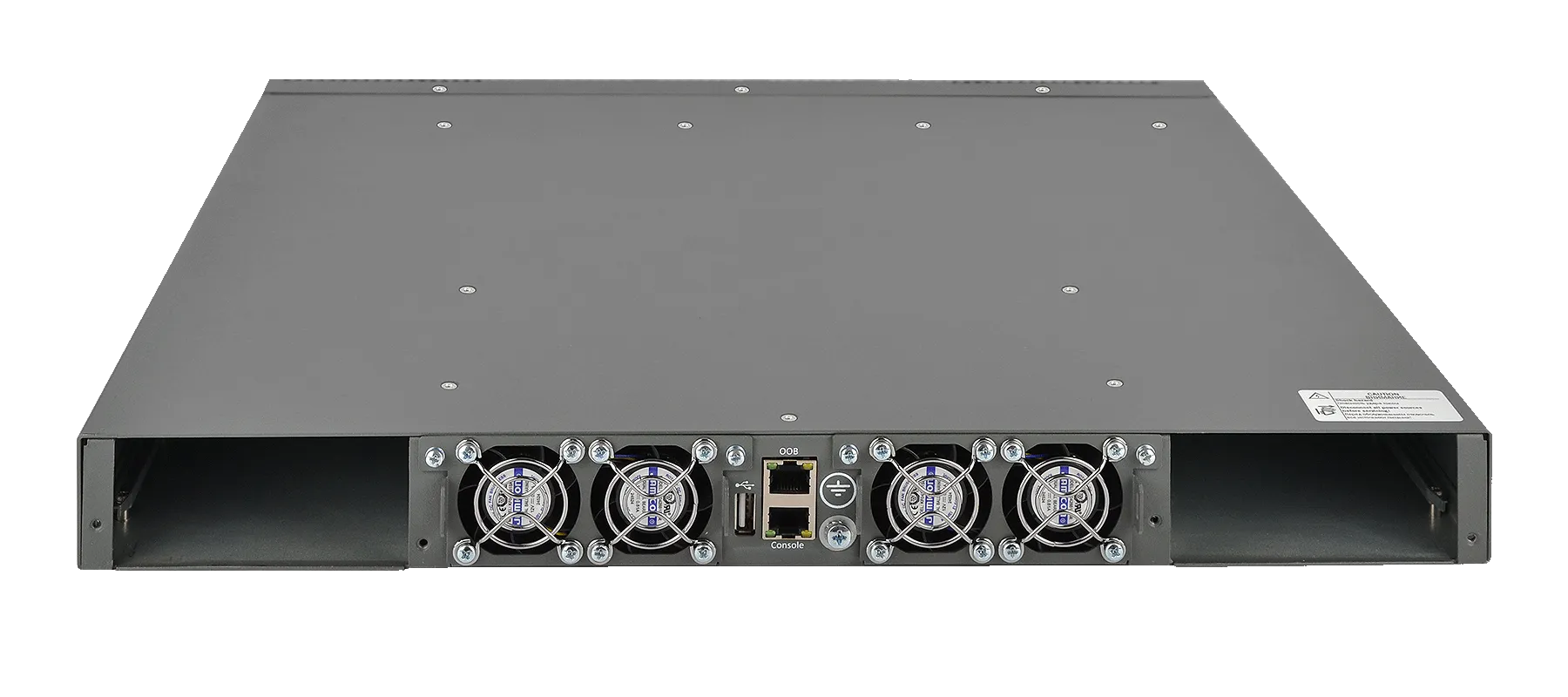

Охлаждение: Front-to-Back, 4 вентилятора.
Размеры: 440х44х425 мм.
Интерфейсы
10/100/1000BASE-T (OOB) 1
1000BASE-X (SFP)/10GBASE-R (SFP+) 48
40GBASE-R4 (QSFP+)/100GBASE-R4 (QSFP28) 6
USB 2.0 1
Консольный порт RS-232 (RJ-45) 1
Производительность
Пропускная способность 2,16 Тбит/с
Объём буферной памяти 10 МБ
Объем ОЗУ (DDR4) 8 ГБ
Объем ПЗУ (embedded uSSD) 8 ГБ
Таблица MAC-адресов 131072
Таблица VLAN 4094
Количество VRRP-маршрутизаторов 127
Link Aggregation Groups (LAG) 128, до 8 портов в одном LAG
Качество обслуживания QoS 8 выходных очередей на порт
Размер Jumbo-фреймов 10240 байт
Стекирование 8 устройств
Физические характеристики и условия окружающей среды
Питание 176–264 В AC, 50–60 Гц, 36–72 В DC
Варианты питания Один источник питания постоянного или переменного тока. Два источника питания постоянного или переменного тока с возможностью горячей замены
Аппаратная поддержка Dying Gasp Нет
Рабочая температура окружающей среды От 0 до +45 °С
Температура хранения От -50 до +70 °С
Охлаждение 4 вентилятора
Рабочая влажность Не более 80 %
Габариты (Ш × В × Г) 440 × 44 × 425 мм
Если вы хотите ознакомиться с полным техническим описанием,
воспользуйтесь разделом «Документы».
