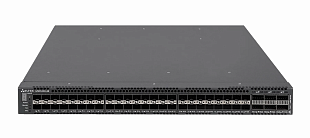

Коммутатор MES5300-48 — это высокопроизводительное устройство, оснащенное интерфейсами 40GBASE-R и 100GBASE-R и предназначенное для использования в операторских сетях в качестве устройства агрегации и в центрах обработки данных (ЦОД) в качестве Top-of-Rack или End-of-Row коммутаторов.
Порты коммутатора поддерживают работу на скоростях 1 Гбит/с (SFP), 10 Гбит/с (SFP+), 40 Гбит/с (QSFP+) и 100 Гбит/с (QSFP28). В режиме расщепления HG-интерфейса поддерживается работа на скоростях 1 Гбит/с, 10 Гбит/с и 25 Гбит/с. Режим расщепления позволяет расщепить до 6 HG-интерфейсов, что в сумме дает 24 TWE-интерфейса.
Неблокируемая коммутационная матрица позволяет осуществлять корректную обработку пакетов при максимальной нагрузке, сохраняя при этом минимальные и предсказуемые задержки для всех типов трафика.
Схема вентиляции front-to-back обеспечивает эффективное охлаждение при использовании устройств в условиях современных ЦОД.
Отказоустойчивость устройств обеспечивается резервированием источников питания (1+1) и применением сменных модулей вентиляции. Коммутаторы имеют возможность горячей замены модулей питания и вентиляционных модулей, обеспечивая бесперебойное функционирование сети оператора.
Поддержка технологии EVPN/VXLAN, реализованная в устройствах, позволяет создавать сети с простой, высокопроизводительной и масштабируемой архитектурой для центров обработки данных.
Ключевые особенности и преимущества
Коммутатор MES5300-48 оснащен передовыми технологиями, обеспечивающими высокую производительность и гибкость:

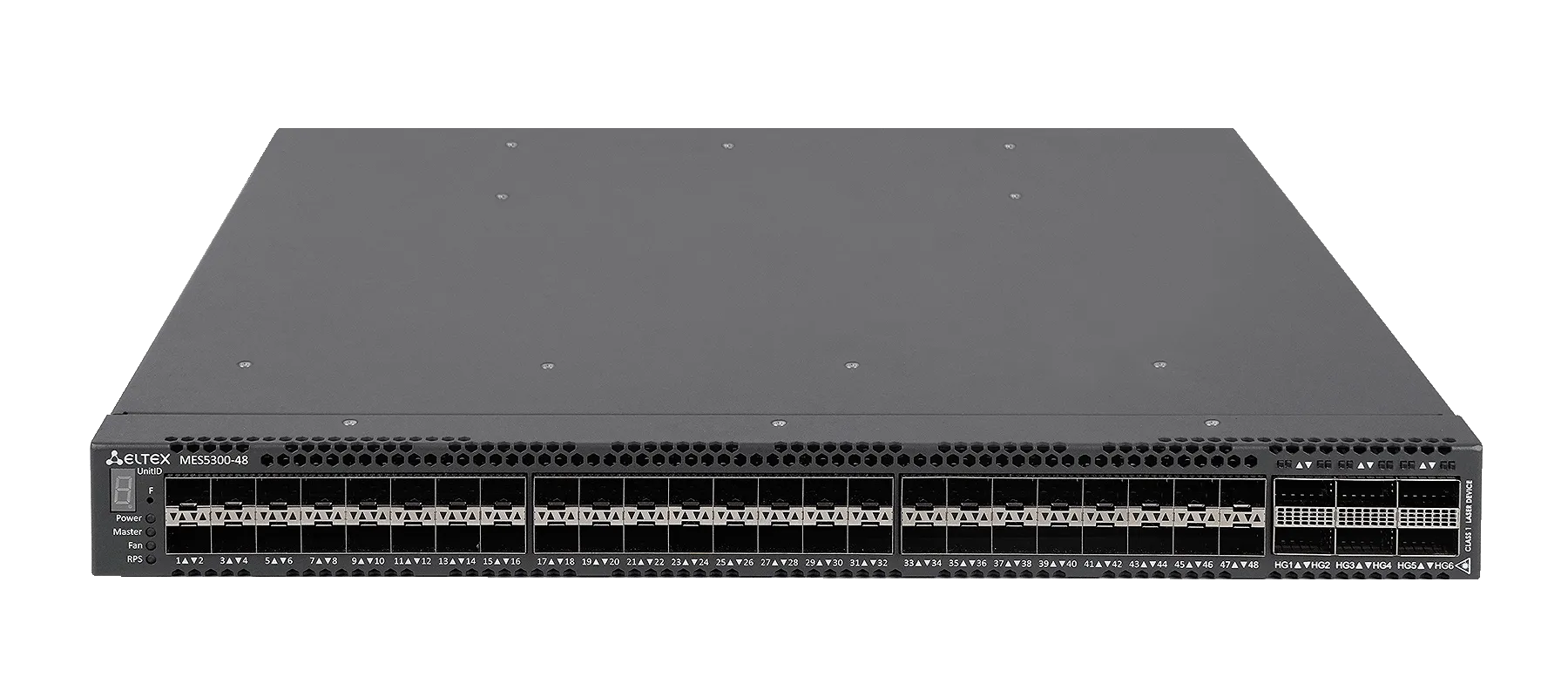

Высокоскоростные интерфейсы: устройство предлагает 48 портов 10G SFP+ и 6 портов 40G QSFP+ / 100G QSFP28, поддерживая скорости 1 Гбит/с (SFP), 10 Гбит/с (SFP+), 40 Гбит/с (QSFP+) и 100 Гбит/с (QSFP28).
Режим расщепления HG-интерфейса: позволяет расщеплять до 6 HG-интерфейсов, обеспечивая до 24 TWE-интерфейсов со скоростями 1 Гбит/с, 10 Гбит/с и 25 Гбит/с, что значительно увеличивает плотность портов.
Неблокируемая коммутационная матрица: гарантирует корректную обработку пакетов при максимальной нагрузке с минимальными и предсказуемыми задержками для всех типов трафика.
Эффективное охлаждение: схема вентиляции front-to-back обеспечивает оптимальный температурный режим в условиях современных ЦОД.
Отказоустойчивость: резервирование источников питания (1+1) и возможность горячей замены модулей питания и вентиляционных модулей обеспечивают бесперебойное функционирование сети.
Поддержка EVPN/VXLAN: реализованная технология EVPN/VXLAN позволяет создавать простые, высокопроизводительные и масштабируемые архитектуры для центров обработки данных.
Технические характеристики
MES5300-48 обладает впечатляющими техническими характеристиками, делающими его идеальным выбором для требовательных сетевых сред:
Пропускная способность: 2.16 Тбит/с.
Производительность на пакетах (64 байта): до 552,15 MPPS.
Объем буферной памяти: 6 МБ.
Объем ОЗУ (DDR4): 8 ГБ.
Объем ПЗУ (embedded uSSD): 8 ГБ.
Таблица MAC-адресов: 32768 записей.
Таблица VLAN: 4094 записей.
Количество ARP-записей: 16317.
Функциональность L3
Коммутатор поддерживает широкий спектр функций маршрутизации уровня 3, включая:
Статические маршруты.
Протоколы динамической маршрутизации: RIPv2, OSPFv2, OSPFv3, IS-IS, BGP (IPv4 Unicast, IPv4 Multicast).
Интерфейсы
10/100/1000BASE-T (OOB) 1
1000BASE-X (SFP)/10GBASE-R (SFP+) 48
40GBASE-R4 (QSFP+)/100GBASE-R4 (QSFP28) 6
USB 2.0 1
Консольный порт RS-232 (RJ-45) 1
Производительность
Пропускная способность 2,16 Тбит/с
Объём буферной памяти 6 МБ
Объем ОЗУ (DDR4) 8 ГБ
Объем ПЗУ (embedded uSSD) 8 ГБ
Таблица MAC-адресов 32768
Таблица VLAN 4094
Количество VRRP-маршрутизаторов 127
Link Aggregation Groups (LAG) 128, до 8 портов в одном LAG
Качество обслуживания QoS 8 выходных очередей на порт
Размер Jumbo-фреймов 10240 байт
Стекирование 8 устройств
Физические характеристики и условия окружающей среды
Питание 176–264 В AC, 50–60 Гц, 36–72 В DC
Варианты питания Один источник питания постоянного или переменного тока. Два источника питания постоянного или переменного тока с возможностью горячей замены
Аппаратная поддержка Dying Gasp Нет
Рабочая температура окружающей среды От 0 до +45 °С
Температура хранения От -50 до +70 °С

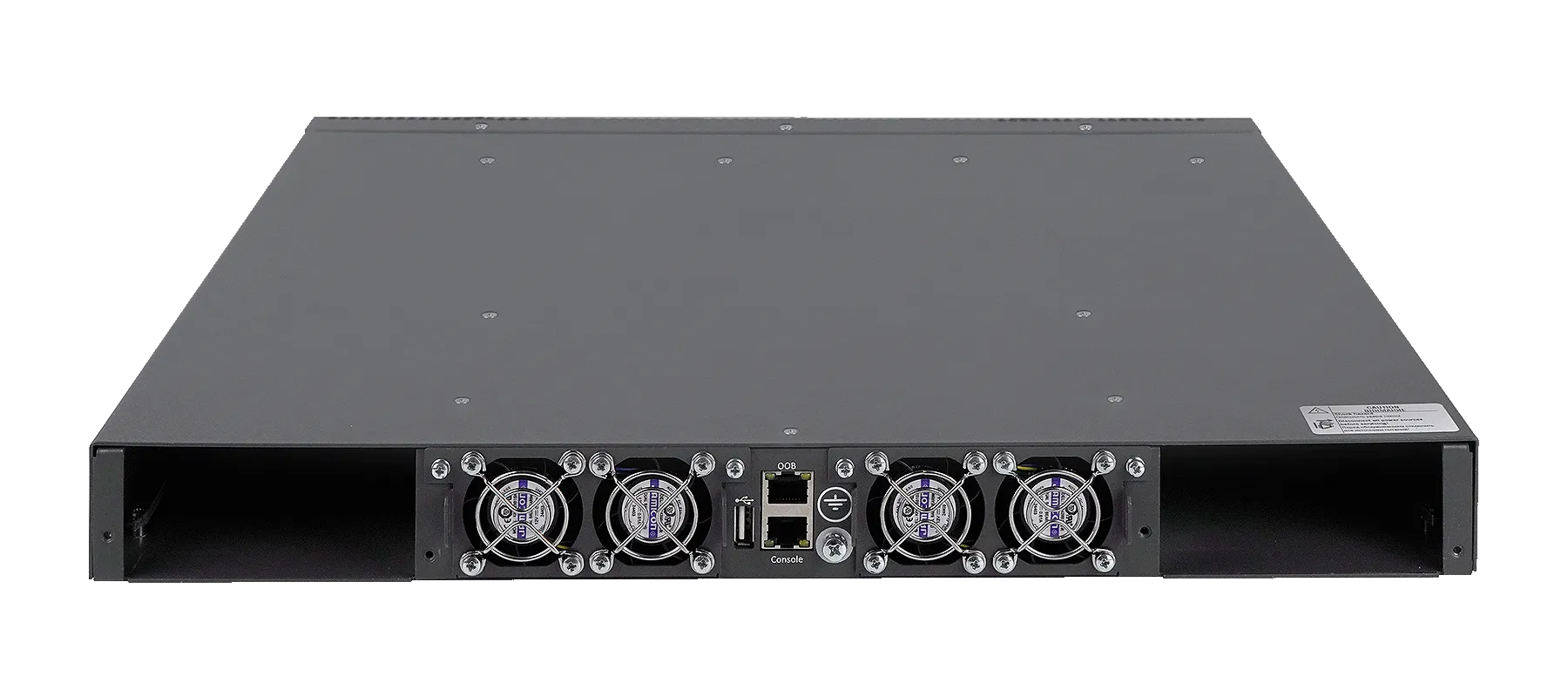

Охлаждение 4 вентилятора
Рабочая влажность Не более 80 %
Габариты (Ш × В × Г) 440 × 44 × 425 мм
Если вы хотите ознакомиться с полным техническим описанием,
воспользуйтесь разделом «Документы».
