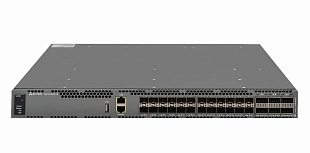

Коммутатор MES5300-24 — это высокопроизводительное устройство, оснащенное интерфейсами 40GBASE-R и 100GBASE-R и предназначенное для использования в операторских сетях в качестве устройства агрегации и в центрах обработки данных (ЦОД) в качестве Top-of-Rack или End-of-Row коммутаторов.
Порты коммутатора поддерживают работу на скоростях 1 Гбит/с (SFP), 10 Гбит/с (SFP+), 40 Гбит/с (QSFP+) и 100 Гбит/с (QSFP28). В режиме расщепления HG-интерфейса поддерживается работа на скоростях 1 Гбит/с, 10 Гбит/с и 25 Гбит/с. Режим расщепления позволяет расщепить до 6 HG-интерфейсов, что в сумме дает 24 TWE-интерфейса.
Неблокируемая коммутационная матрица позволяет осуществлять корректную обработку пакетов при максимальной нагрузке, сохраняя при этом минимальные и предсказуемые задержки для всех типов трафика.
Схема вентиляции front-to-back обеспечивает эффективное охлаждение при использовании устройств в условиях современных ЦОД.
Отказоустойчивость устройств обеспечивается резервированием источников питания (1+1) и применением сменных модулей вентиляции. Коммутаторы имеют возможность горячей замены модулей питания и вентиляционных модулей, обеспечивая бесперебойное функционирование сети оператора.
Поддержка технологии EVPN/VXLAN, реализованная в устройствах, позволяет создавать сети с простой, высокопроизводительной и масштабируемой архитектурой для центров обработки данных.
Основные характеристики
Коммутатор Eltex MES5300-24 обладает впечатляющими техническими параметрами, которые делают его идеальным решением для требовательных сетевых сред.
Пропускная способность: 1.68 Тбит/с
Производительность коммутации: до 597.3 Mpps
Таблица MAC-адресов: 32768 записей
Таблица VLAN: 4094
Буферная память: 6 МБ
Оперативная память (RAM): 8 ГБ (DDR4)
Постоянная память (ROM): 8 ГБ (embedded uSSD)
Поддержка Jumbo-фреймов: до 10240 байт
Стекирование: до 8 устройств

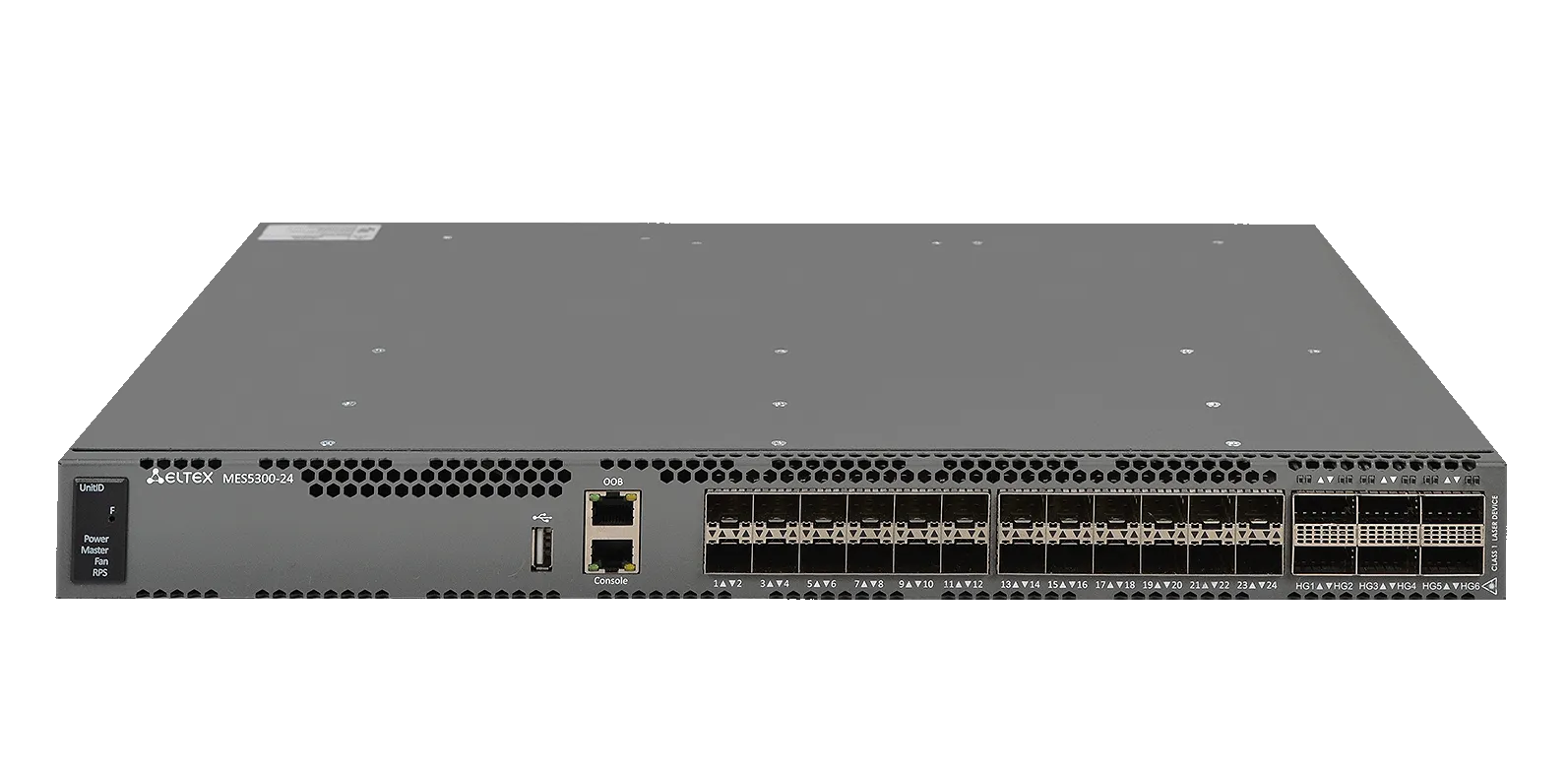

Интерфейсы
24 порта 10G SFP+ (поддерживают скорости 1G и 10G)
6 портов 100G QSFP28 (поддерживают скорости 40G и 100G)
1 порт OOB (10/100/1000BASE-T) для внеполосного управления
1 консольный порт RS-232 (RJ-45)
1 порт USB 2.0
Поддерживается режим расщепления для портов HG. Это позволяет расщепить до 6 HG-интерфейсов, что в сумме дает 24 TWE-интерфейса со скоростями 1G, 10G и 25G.
Надежность и функциональность
Eltex MES5300-24 разработан с учетом высоких требований к надежности и функциональности для критически важных сетевых приложений.
Архитектура: неблокирующая архитектура гарантирует передачу пакетов на скорости линии с минимальными и предсказуемыми задержками для всех типов трафика.

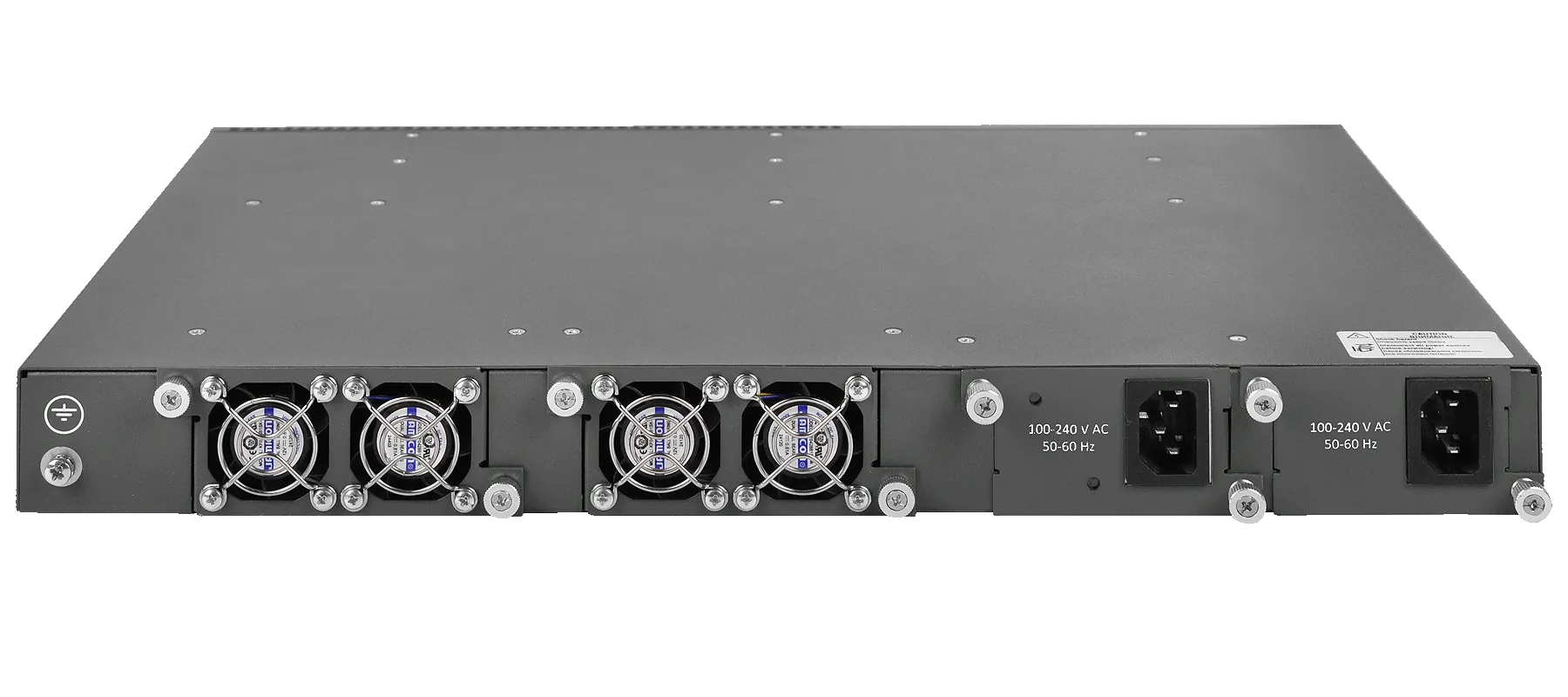

Охлаждение: система охлаждения Front-to-back с 4 вентиляторами обеспечивает эффективное отведение тепла, что критически важно для современных ЦОД.
Питание: 2 сменных блока питания с поддержкой горячей замены (AC/DC) и резервированием 1+1 обеспечивают бесперебойную работу.
Маршрутизация: полный стек протоколов маршрутизации IPv4/IPv6, включая RIP, OSPF, IS-IS и BGP.
Виртуализация: поддержка технологий EVPN/VXLAN для создания простых, высокопроизводительных и масштабируемых архитектур центров обработки данных.
Применение
Коммутатор Eltex MES5300-24 является универсальным решением для различных сценариев использования.
Коммутатор агрегации в сетях операторов связи.
Top-of-Rack (ToR) или End-of-Row (EoR) коммутатор в центрах обработки данных.
Производительность
Пропускная способность 1,68 Тбит/с
Объём буферной памяти 6 МБ
Объем ОЗУ (DDR4) 8 ГБ
Объем ПЗУ (embedded uSSD) 8 ГБ
Таблица MAC-адресов 32768
Таблица VLAN 4094
Количество VRRP-маршрутизаторов 127
Link Aggregation Groups (LAG) 128, до 8 портов в одном LAG
Качество обслуживания QoS 8 выходных очередей на порт
Размер Jumbo-фреймов 10240 байт
Стекирование 8 устройств
Физические характеристики и условия окружающей среды
Питание 100–240 В AC, 50–60 Гц, 36–72 В DC
Варианты питания Один источник питания постоянного или переменного тока.
Два источника питания постоянного или переменного тока с возможностью горячей замены.
Аппаратная поддержка Dying Gasp Нет
Рабочая температура окружающей среды От 0 до +45 °С
Температура хранения От -50 до +70 °С
Охлаждение Front-to-Back, 4 вентилятора
Рабочая влажность Не более 80 %
Габариты (Ш × В × Г) 440x44x309 мм
Если вы хотите ознакомиться с полным техническим описанием,
воспользуйтесь разделом «Документы».
